ABDS-10170PSM表面貼裝巴倫Marki

發布時間：2025-09-09 16:39:32 瀏覽：23

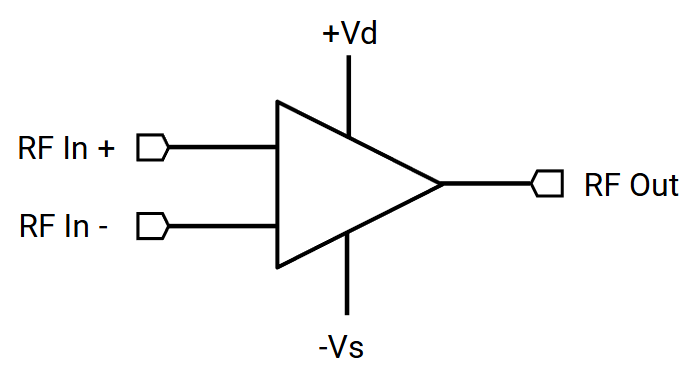

ABDS-10170PSM是Marki Microwave推出的一款3mm QFN表面貼裝巴倫（Balun），具備從受直流模塊限制的低頻到30 GHz的3 dB差分到單端增益，專為高頻信號轉換精心設計，不僅擁有超寬帶特性、高功率處理能力，還具備低插入損耗的優勢，可完美適配無線通信、雷達、衛星通信等高頻系統，更是將數模轉換器差分輸出轉換為單端的最佳選擇。

1. 功能與定位

類型：超寬帶180°表面貼裝巴倫（Balun = Balanced-to-Unbalanced）

作用：將單端 50 Ω 信號轉換為差分 50 Ω（或反之），用于驅動高速 ADC、DSB 混頻器、推挽放大器、差分天線等。

工藝：Marki 專利“Power Separating Marchand”結構，全陶瓷基板，無鐵氧體，適合回流焊。

2. 關鍵電性能（25 °C，除非注明）

參數	典型值	最大值	備注
頻率范圍	10 – 17 GHz		保證規格帶
幅度不平衡	±0.3 dB	±0.5 dB	全頻段
相位不平衡	±3°	±5°	全頻段
插入損耗	3.8 dB	4.5 dB	含理論 3 dB 功率分配
回波損耗（單端/差分）	15 dB	12 dB	端口匹配
幅度平坦度	±0.5 dB		任意 1 GHz 子帶
群時延波動	< 20 ps pk-pk		適用于 56 Gbaud PAM4
功率處理	2 W CW		熱極限，降額 0.2 W / 100 °C
工作溫度	–55 ~ +125 °C		基板溫度

3. 機械與焊盤

封裝：2.92 mm（兼容 SMPM）表面貼裝“PSM”陶瓷殼體

尺寸：3.0 × 3.0 × 1.2 mm（含焊盤）

引腳定義：

- Pin 1：單端 RF（Unbalanced）

- Pin 2, 3：差分 RF+ / RF–（Balanced，50 Ω each）

底部裸焊盤：RF & DC 地，必須多點過孔到地平面

推薦焊盤：開放鋼網 0.12 mm 厚，回流峰值 245 °C，氮氣或空氣均可。

應用場景

無線通信：在無線基站和移動通信設備中，ABDS-10170PSM 巴倫可用于天線饋線和發射信號的平衡與不平衡轉換，確保信號的高效傳輸。

雷達系統：在雷達設備中，該巴倫可用于信號的處理和轉換，增強雷達信號的質量和可靠性。

衛星通信：在衛星通信系統中，ABDS-10170PSM 巴倫能夠有效地將天線信號傳輸至接收器，保證信號的穩定性。

測試與測量設備：在 RF 測試設備中，該巴倫常用于信號的分配和處理，確保測試結果的準確性。

深圳市立維創展科技是Marki的經銷商，優勢提供Marki毫米波產品現貨服務，并提供技術支持，歡迎咨詢。

Part Ordering Options

Part Number

Description

Package

Green Status

Product Lifecycle

Export Classification

ABDS-10170PSM

30 GHz Differential to Single Ended Active Balun

QFN

REACH

RoHS

Released

EAR99

EVB-ABDS-10170P

Evaluation Board

EVB

REACH

RoHS

Released
