?HMC8038單刀雙擲（SPDT）射頻開關

發布時間：2025-09-09 16:43:48 瀏覽：68

HMC8038 是 Analog Devices（ADI）推出的一款高隔離、非反射、0.1–6.0 GHz 硅基單刀雙擲（SPDT）射頻開關，采用4 mm×4 mm LFCSP表面貼裝封裝，專為蜂窩/4G/5G基礎設施、測試設備、汽車遠程信息處理等應用設計。

關鍵性能

頻率范圍：0.1–6.0 GHz

插入損耗：0.8 dB @ 4 GHz

隔離度：60 dB @ 4 GHz

回波損耗：18–24 dB

P0.1dB：35 dBm

IP3：60 dBm

切換速度：150 ns 控制 / 170 ns RF 建立

供電：3.3–5 V 單電源

ESD：4 kV HBM / 1.25 kV CDM

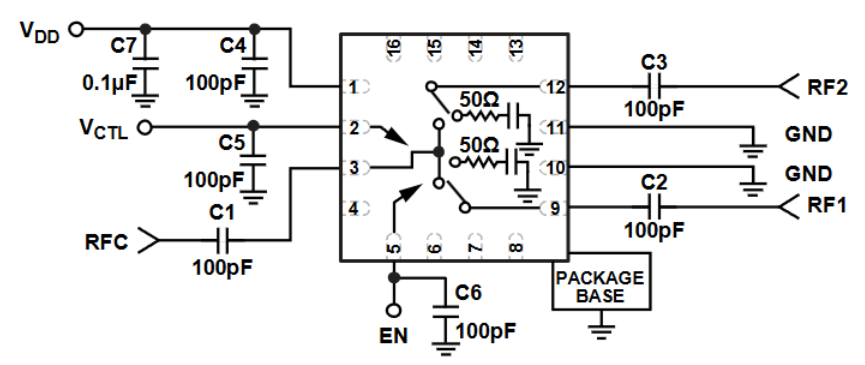

HMC8038單刀雙擲（SPDT）射頻開關

功能優勢

1. 非反射設計

在“全關”狀態（EN=H）下，RFC端口呈反射態；RF1/RF2內部端接50Ω，避免腔體共振。

2. 高功率處理

通過路徑最大34 dBm，端接路徑29 dBm，支持熱插拔及高 VSWR 天線環境。

3. 引腳兼容

與 HMC849A 系列同封裝，可直接替換升級隔離度。

4. 評估套件

型號EV1HMC8038LP4C1，已集成50ΩSMA 端口與偏置電容，可快速上板測試。

應用場景

蜂窩基礎設施：在4G/5G基站中，HMC8038可實現天線端口與收發信機的靈活切換，其高隔離度避免自激，低損耗提升覆蓋范圍。

無線測試設備：快速開關特性支持自動化測試系統高頻次信號路由，提高測試效率。

汽車遠程信息處理：寬溫工作范圍（-40℃至+105℃）適應車載惡劣環境，高功率處理能力支持車載射頻模塊。

衛星通信：6GHz頻段覆蓋滿足Ku/Ka頻段衛星通信需求，高線性度保障信號質量。

深圳市立維創展科技是ADI的分銷商，主要提供放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處理器和DSP、射頻和圖形處理器、開關和分配器等，產品原裝現貨，價格優勢，歡迎咨詢。
