ADRF5160單刀雙擲(SPDT)反射開關ADI
發布時間:2025-02-12 15:52:44 瀏覽:569
ADRF5160是Analog Devices Inc.(ADI)推出的一款高性能硅基0.7 GHz至4.0 GHz單刀雙擲(SPDT)反射開關,采用無引腳、表面貼裝的封裝形式。ADRF5160專為高功率應用和蜂窩基礎設施,如長期演進(LTE)基站等設計。ADRF5160具備出色的高功率處理能力,其長期(>10年)平均典型值在8 dB峰均比LTE條件下可達41 dBm,同時在2.0 GHz以下的典型插入損耗僅為0.7 dB。此外,ADRF5160的輸入三階截點(IP3)典型值為70 dBm,0.1 dB壓縮點(P0.1dB)典型值為47 dBm。

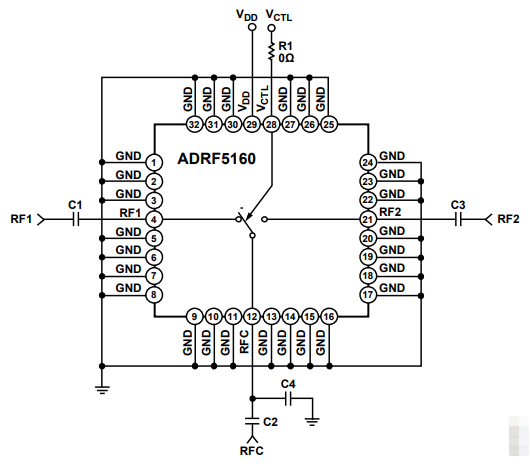

ADRF5160的片上電路在5 V單正電源電壓下運行,典型電源電流僅為1.1 mA,是PIN二極管開關的理想替代方案。ADRF5160的封裝符合RoHS標準,采用緊湊的32引腳、5 mm × 5 mm LFCSP設計。
特性概述:
反射式設計,50 Ω阻抗匹配
低插入損耗:在2.0 GHz以下,典型值為0.7 dB
高功率處理能力,在TCASE = 105°C條件下表現優異
長期(>10年)平均功率表現:
連續波功率:43 dBm
峰值功率:49 dBm
LTE平均功率(8 dB峰均比):41 dBm
單次事件(<10秒)平均LTE功率(8 dB峰均比):44 dBm
高線性度表現:
P0.1dB典型值:47 dBm
IP3典型值:70 dBm
靜電放電(ESD)保護等級高:
人體模型(HBM):4 kV,3A級
帶電設備模型(CDM):1.25 kV
單正電源電壓:5 V
正控制信號,兼容CMOS/TTL電平
緊湊的32引腳、5 mm × 5 mm LFCSP封裝
應用領域:
無線基礎設施設備
軍事及高可靠性應用場景
測試測量設備
作為PIN二極管開關的替代方案
深圳市立維創展科技是ADI的分銷商,主要提供放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處理器和DSP、射頻和圖形處理器、開關和分配器等,產品原裝現貨,價格優勢,歡迎咨詢。
