ADRF5024單極雙擲開關ADI

發布時間：2025-01-06 15:57:57 瀏覽：450

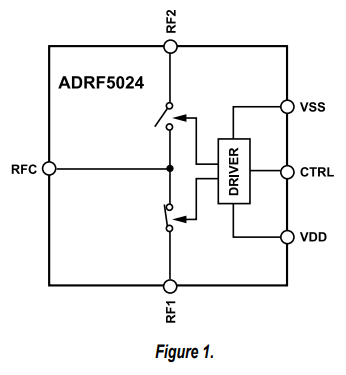

ADRF5024是種使用硅工藝技術的反射式單極雙擲（SPDT）開關。頻率范圍為100 MHz至44 GHz，插入損耗高于1.7 dB，隔離度為35 dB。ADRF5024具備27dBm的射頻（RF）額定功率處理效率，應用于直通線路和熱切換。

ADRF5024在+3.3 V的正電源上損耗14μa的低電流，在-3.3 V的負電源上損耗120μa的電流。ADRF5024使用互補式金屬氧化物半導體（CMOS）/低壓晶體管對晶體管邏輯（LVTTL）兼容的操控。

ADRF5024與ADRF5025低頻率截止版本管腳兼容，其頻率范圍為9 kHz至44 GHz。

ADRF5024射頻端口通常用于適配50?的特性阻抗。針對超寬頻工作，射頻數據線上的匹配電阻能夠進一步完善高頻率插入損耗和回波損耗特性。

ADRF5024使用2.25 mm×2.25 mm、12端子、滿足RoHS標準化的焊層柵格陣列（LGA）封裝，能夠在-40°C至+105°C之間工作。

特征

?超寬頻頻率范圍：100 MHz至44 GHz

?反射光設計

?匹配電阻的低插入損耗

?18 GHz的標稱值為1.0 dB

?40 GHz的標稱值為1.4 dB

?44 GHz的標稱值為1.7 dB

?無匹配電阻的低插入損耗

?18 GHz的標稱值為0.9 dB

?40 GHz的標稱值為1.7 dB

?44 GHz的標稱值為2.1 dB

?輸入線性度高

?P1dB:27.5 dBm標稱值

?IP3:50 dBm標稱值

?高射頻額定功率處理

?直通線路：27 dBm

?熱切換：27 dBm

?無低頻率雜散

?射頻焊接時間（從50%VCTRL到最后射頻輸出0.1 dB）：17 ns

?12端子，2.25 mm×2.25 mmLGA封裝

?管腳與ADRF5025低頻率截止版本兼容

應用

?工業掃描器

?測試和工作

?蜂窩狀基礎設施建設：5G毫米波

?軍工用無線通信、雷達探測、通信對抗工作（ECM）

?微波無線通信和甚小口徑終端（VSAT）

深圳市立維創展科技是ADI \ Linear 的代理商，以代理分銷庫存現貨ADI \ Linear為產品優勢，可提供當日發貨服務，歡迎咨詢。
