?ADRF5044單極四擲開關ADI
發布時間:2024-12-20 17:28:42 瀏覽:417

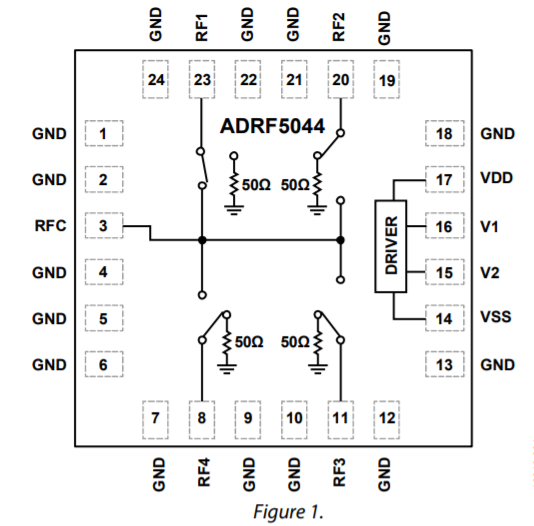

ADRF5044是ADI的一種采用硅工藝技術的通用型單極四擲(SP4T)開關。ADRF5044采用24接插件焊層?xùn)鸥耜嚵校?/span>LGA)封裝,在100 MHz至30 GHz范圍內提供高隔離和低插入損耗。
ADRF5044需要+3.3V和-3.3V的雙電源電壓,同時提供互補金屬氧化物半導體(CMOS)/低壓晶體管邏輯(LVTTL)邏輯兼容控制。
特征
超寬頻工作頻段:100 MHz至30 GHz
非反射50Ω設計
低插入損耗:20 GHz至30 GHz時為2.6 dB
高隔離度:20 GHz至30 GHz時為43 dB
高輸入線性度
P1dB:28 dBm標稱值
IP3:50 dBm標稱值
高功率處理
通過線路24 dBm
24 dBm端接線路
無低頻雜散
0.1 dB延遲時間(最終射頻輸出的50%VCTL至0.1 dB):37 ns
24接插件LGA封裝
應用
檢測設備
微波無線通信和甚小口徑終端
軍工用無線通信、雷達和電子對抗措施(ECM)
寬帶電信系統
深圳市立維創展科技是ADI \ Linear 的代理商,以代理分銷庫存現貨ADI \ Linear為產品優勢,可提供當日發貨服務,歡迎咨詢。
推薦資訊
HMC576 是 Analog Devices 推出的高性能射頻芯片,應用于通訊基站、機載雷達等多個領域。其核心優勢是寬頻帶覆蓋(2GHz 至 20GHz)、低噪聲系數(典型值 2.5dB)和高線性度,能提升系統性能。它還具備寬頻帶設計、低噪聲增強、高集成度、工業級可靠性等特性。目前現貨供應,提供技術方案支持、靈活采購選項和質量保障,典型應用于 5G 基站、相控陣?yán)走_(dá)和測試儀器。

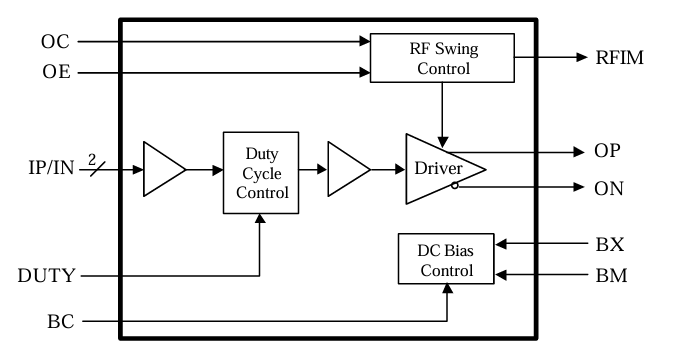

LD162D是EUVIS設計的5V差分TOSA驅動器,適配高速光纖通信標準,驅動能力出色,能精準驅動激光二極管保障光信號質量,具備差分輸出帶電阻、可變調制與偏置電流等特性,采用單一+5V電源,應用于光纖通信系統及光模塊,助力高速遠距離光信號傳輸與收發。
