?CHA6682-98F高功率放大器
發布時間:2024-12-18 17:19:58 瀏覽:330

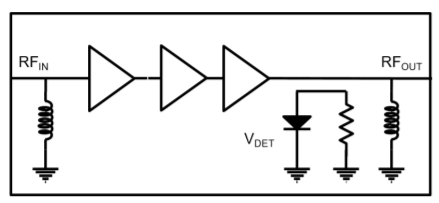

CHA6682-98F是款作業在24至27.5GHz之間的三級高功率放大器,具備5W的飽和輸出功率和32%的功率額外效率。CHA6682-98F包含有功率檢測器。CHA6682-98F在20V/115mA靜態電流的常見電源下具備超出25dB的小信號增益值。CHA6682-98F專門用于電信網絡應用領域,特別適合各種微波射頻應用和軟件系統。CHA6682-98F選用穩固的GaN-on-SiC HEMT工藝技術,能作為帶BCB保護層的裸芯片應用。輸入輸出適配50?,并集成化ESD RF保護。
主要特征
頻率范圍:24-27.5GHz
高輸出功率:5W
高PAE:32%
線性增益值:25dB
輸出功率檢測器
直流電偏置電壓:Vd=20V,Idq=115mA
封裝尺寸:2.5x1.6mm2
裸芯片形式適用
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – HPA
Reference | RF Bandwidth (GHz) | Gain | IP3 | P-1dB OUT | Sat. Output Power | PAE | Bias | Case | Bias | |
min | max | |||||||||
CHA6682-98F | 24 | 27.5 | 25 | - | - | 37 | 32 @ Psat | 115 | Die | 20 |
