ADRF5132單級雙擲反射開關
發布時間:2024-12-17 11:36:58 瀏覽:747
ADRF5132是款高功率、反射性、0.7 GHz至5.0 GHz、硅、單極、雙擲(SPDT)反射開關,使用無導線表面貼裝封裝形式。該交換機特別適合高功率和蜂窩狀基礎設施建設應用,如長時間演進(LTE)基站設備。ADRF5132具備35 dBm LTE的高功率處理效率(在105°C下的均值典型值),2.7 GHz下0.6 dB的低插入損耗,65 dBm的輸入三階截距(典型值)和42.5 dBm的0.1 dB壓縮(P0.1dB)。
ADRF5132板上電源電路在5V的單一正電源電壓和1.1mA的典型電源電流下運行,使ADRF5132成為基于pin二極管的開關的理想化替代品。
ADRF5132選用滿足RoHS標準的緊湊型16管腳3 mm×3 mmLFCSP封裝形式。
特征
反射性,50?設計
低插入損耗:2.7 GHz時典型為0.6 dB
TCASE=105°C時的高功率解決
長時間(>10年運行)
最大功率:43 dBm
CW功率:38 dBm
LTE峰值功率(8 dB標準桿數):35 dBm
單事件(<10秒操作)
LTE峰值功率(8 dB標準桿數):41 dBm
高線性度
P0.1dB:42.5 dBm典型值
IP3:2.0 GHz至4.0 GHz時的典型值為65 dBm
ESD額定值
HBM:2 kV,2級
CDM:1.25 kV
單正電源:5V
正向控制,兼容CMOS/TTL

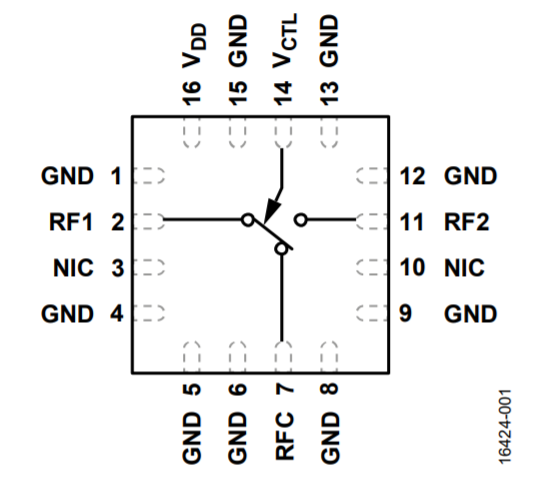

16管腳,3mm×3mm LFCSP封裝形式
應用
蜂窩狀/4G基礎設施建設
無線網絡基礎設施建設
軍事和高可靠性應用
測試儀器
Pin二極管替換
深圳市立維創展科技是ADI \ Linear 的代理商,以代理分銷庫存現貨ADI \ Linear為產品優勢,可提供當日發貨服務,歡迎咨詢。
