?ADRF5301反射式SPDT開關ADI
發布時間:2024-12-04 17:09:42 瀏覽:609
ADRF5301是種選用硅工藝技術的反射式SPDT開關。
ADRF5301專門為37 GHz至49 GHz的5G應用而研發的。該器件具備1.4 dB的低插入損耗、30 dB的高隔離度,及其均值28 dBm和最高值36 dBm的RF輸入功率處理效率。

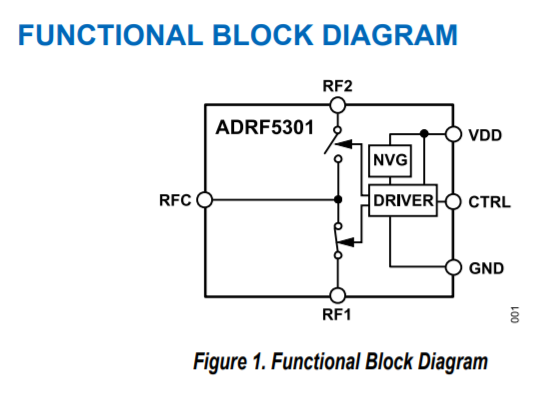

ADRF5301包括一個負電壓發生器(NVG),能夠在向VDD管腳增加3.3V的單獨正電源的情況下工作。ADRF5301選用互補金屬氧化物半導體(CMOS)/低壓晶體管對晶體管邏輯性(LVTTL)兼容控制。
ADRF5301選用20接插件、3 mm×3 mm、滿足RoHS標準的焊層柵格陣列封裝,能夠在-40°C至+105°C的溫度范圍內工作。
特征
?反光設計
?低插入損耗:典型值為1.4 dB
?高隔離度:典型值為30dB
?高輸入線性度:
?P0.1dB:36 dBm
?輸入IP3:52 dBm
?高射頻功率處理
?均值28 dBm
?36 dBm最高值
?單電源操控:3.3V
?內部NVG
?射頻穩定時間(0.1 dB最終射頻輸出):50 ns
?20接插件,3mm×3mm,焊層柵格陣列(LGA)封裝
應用
?工業掃描器
?測試設備
?蜂窩狀基礎設施建設毫米波5G
?軍工用無線通信、雷達探測、通信對抗措施(ECM)
?微波無線通信和甚小直徑終端(VSAT)
