?TS81102G0FS多路分用器E2V
發布時間:2024-11-13 17:32:14 瀏覽:892
TS81102G0FS是E2V的一款單片10位高速(高至1.5Gsps)多路分用器。DMUX通常用于和各種ADC同時工作,更具體地說,TS81102G0FS與e2v高速ADC 8位1Gsps TS8388B、ADC 10位2Gsps TS83102G0B完美適配。

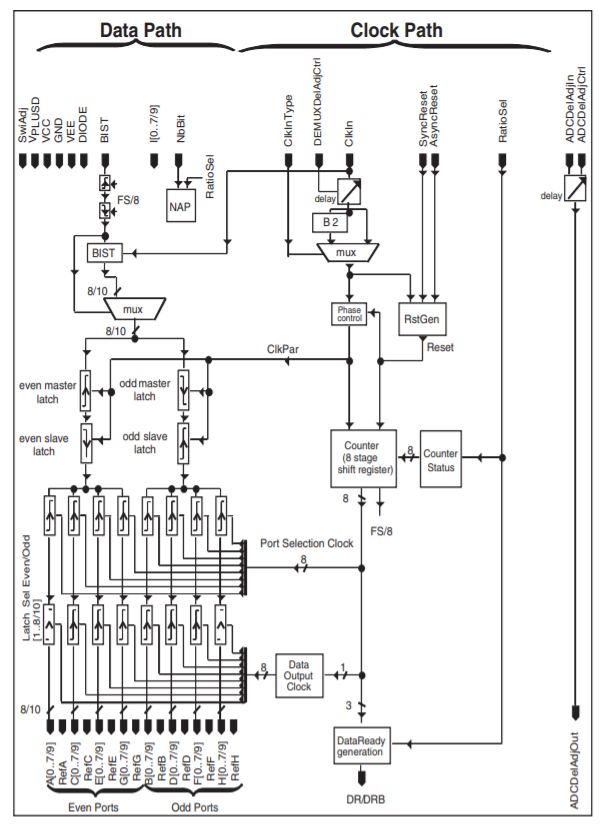

TS81102G0FS選用經過充分檢驗的架構,包括延遲控制與可調式輸出電平。
TS81102G0FS可以讓用戶將高速輸出數據流設計到標準信號處理器速率(標準FPGA)
主要特征
可編程DMUX占比:
-1:4數據速率最高=750 Msps
-PD(8b/10b)<4.3/4.7W(ECL 50輸出)
-1:8數據速率最高=1.5Gsps
-PD(8b/10b)<6/6.9W(ECL 50輸出)
-1:16,帶1個TS8388B或1個TS83102GO和2個DMUX
并行輸出模式
8/10位
.ECL差分輸入數據
.數據準備或數據準備/2輸入時鐘
.輸入時鐘采樣延遲調節
單端輸出數據:-可調式共模和轉動-邏輯性閾值參考輸出
-ECL、PECL、TTL
.異步重置
同步重置
.ADC和DMUX多通道技術應用:應用于ADC采樣即時居中和獨立延遲調節模塊
差分數據準備輸出
內嵌自檢(BIST)
雙電源VEE=-5V,Vcc=5V
·面向輻射耐受力整體設計(預計超過100 Krad(Si))
熱增強CQFP196腔向上封裝
篩選
工作溫度:
-C級:0C-V級:-40℃-M級:-55C·“C”、“V”和“M”級的標準檢查級別
·ESA SCC 9000“M”級區域篩選過程(根據要求)
深圳立維創展科技是Teledyne E2V的經銷商,主要供給Teledyne E2V數模轉換器和半導體,Teledyne E2V的應用領域包括通信、自動化、發現、醫療、環保等。價格優勢,歡迎咨詢。
