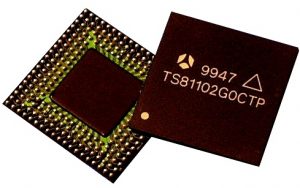

?TS81102G0高速解復用器E2V
發布時間:2024-11-07 17:12:03 瀏覽:584
TS81102G0是E2V一款根據現代化高速度雙極技術的多路分解器,其頻率響應為25 GHz。TS81102G0作用是減少數據傳輸速率,確保在DMUX輸出端處理信息。TS81102G0具備2個可編程比率:1:4和1:8。針對1:4的比率,最高數據傳輸速率為750 Msps,針對1:8的比率,最高數據傳輸速率為1.5 Gsps。TS81102G0可以處理8位或10位數據通道。
特征
?可編程DMUX比例:
–1:4:最高數據傳輸速率=750 Msps
–PD(8b/10b)<4.3/4.7 W(ECL 50Ω輸出)
–1:8:最高數據傳輸速率=1.5 Gsps
–PD(8b/10b)<6/6.9 W(ECL 50Ω輸出)
–1:16,配置1個TS8388B或1個TS83102G0B和2個DMUX
?并行處理輸出模式
?8-/10位
?ECL差分輸入數據
?數據等待或數據等待/2輸入時鐘
?輸入時鐘采樣延時調節
?單端輸出數據:
–可調式共模和轉動
–邏輯性閾值參考輸出
–(ECL、PECL、TTL)
?異步復位
?同步復位
?ADC+DMUX多通道應用:
–適用于ADC采樣即時居中的獨立延時調節模塊
?差分數據等待輸出
?內置自檢(BIST)
?雙電源VEE=-5V,VCC=+5V
?以輻射耐受力為主導的設計(預計超過100 Krad(Si))
?TBGA 240(腔體向下)封裝形式
深圳立維創展科技是Teledyne E2V的經銷商,主要供給Teledyne E2V數模轉換器和半導體,Teledyne E2V的應用領域包括通信、自動化、發現、醫療、環保等。價格優勢,歡迎咨詢。
