EV10AS940 Ka波段模數轉換器E2V
發布時間:2024-10-28 16:57:56 瀏覽:490

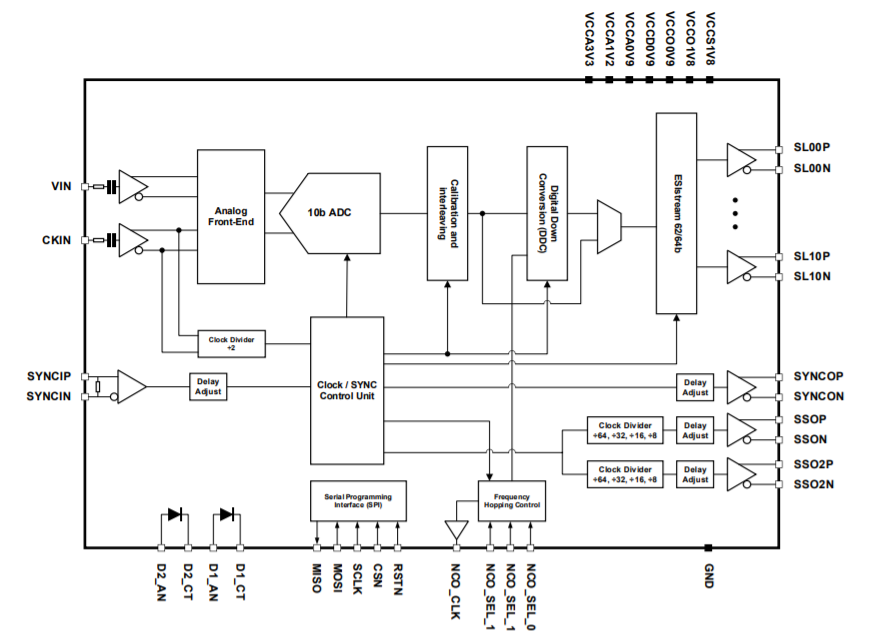

EV10AS940是款適用10位Ka波段的單路模數轉換器(ADC),采樣率高至12.8GSps,功能損耗為2.5W。由于集成化多個NCO,具備數字下變頻(DDC)和跳幀(FH)功能性,具備多個數字通道。EV10AS940選用有機基材封裝形式,能夠實現高速和帶寬測試操控。
特征
33GHz(-3dB)模擬帶寬
高至12.8GSp
10位分辨率
2.5W功能損耗
500mVpp滿量程輸入高動態范圍
單端射頻和時鐘輸入,帶板上直流塊和50Ω響應式
板上背部校準
數字下變頻(DDC)
I/Q下變頻,具備2到1024比率
1個粗通道或最多4個細通道可以選擇
迅速跳幀,具備專用型確定性控制和3跳選項:
相位重置
相位連續性
相位統一性(各個通道4個相位觸發器)
適用于波束形成的數字延遲和可編程增益值
11個同步HSSL
ESIstream 62/64b協議
多ADC同步功能
3.3V/1.8V/1.2V/0.9V開關電源
高效的1.2V至1.8V SPI開關電源
16.0x17.6mm2有機FCBGA
間距為0.8mm的350個積分(SAC305)
最高環境溫度:-55°C(Tcase)至125°C(Tj)
RoHS(無鉛)
應用領域
衛星通訊發射系統,
光纖通信發射系統,
機載雷達(SAR)發射系統
衛星通訊、測控系統、數據通路
電子戰(監控/檢測)
軍事通信系統
軍工用商業應用現貨遙測系統
數字存儲示波器
高速遙測系統
射電天文
深圳立維創展科技是Teledyne E2V的經銷商,主要供給Teledyne E2V數模轉換器和半導體,Teledyne E2V的應用領域包括通信、自動化、發現、醫療、環保等。價格優勢,歡迎咨詢。
