LTC6363低功率差分運算放大器ADI

發布時間：2024-08-06 09:35:07 瀏覽：5697

　　LTC6363系列是Analog Devices Inc.(ADI)推出的一款低功率差分運算放大器，專為驅動SAR(逐次逼近寄存器)模數轉換器(ADC)而設計。該系列包括四個型號：LTC6363、LTC6363-0.5、LTC6363-1和LTC6363-2，每個型號都具有全差分、低功耗和低噪聲的特點，并且配備了軌到軌輸出。

　　LTC6363是一款獨立的差分放大器，用戶可以通過四個外部電阻來設置其增益。而LTC6363-0.5、LTC6363-1和LTC6363-2則具有內部匹配電阻，分別提供0.5V/V、1V/V和2V/V的固定增益。這些固定增益放大器通過精密激光調整的片內電阻，確保了精確和超穩定的增益以及出色的共模抑制比(CMRR)性能。

LTC6363低功率差分運算放大器ADI

　　應用領域：

　　- 20位、18位和16位SAR ADC驅動器

　　- 單端轉差分轉換

　　- 低功耗ADC驅動器

　　- 電平轉換器

　　- 差分線路驅動器

　　- 電池供電的儀器儀表

　　特性：

　　- 用戶可設置增益或固定增益：0.5V/V、1V/V或2V/V

　　- 輸入端折合噪聲：2.9nV/√Hz

　　- 最大電源電流：2mA

　　- 最大增益誤差：45ppm

　　- 最大增益誤差漂移：0.5ppm/°C

　　- CMRR：94dB(最小值)

　　- 最大失調電壓：100μV

　　- 最大輸入失調電流：50nA

　　- 快速建立時間：720ns至18位、8VP-P輸出

　　- 電源電壓范圍：2.8V(±1.4V)至11V(±5.5V)

　　- 差分軌到軌輸出

　　- 輸入共模范圍包括地電壓

　　- 低失真：118dB SFDR(2kHz，18VP-P時)

　　- 增益帶寬積：500MHz

　　- -3dB帶寬：35MHz

　　- 低功耗關斷：20μA(VS = 3V)

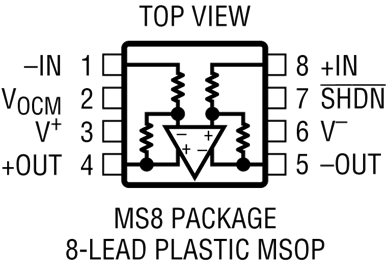

　　- 封裝：8引腳MSOP和2mm x 3mm 8引腳DFN

型號：

TUBE	TAPE AND REEL	PART MARKING*	PACKAGE DESCRIPTlON	TEMPERATURE RANGE
LTC6363IMS8#PBF	LTC6363IMS8#TRPBF	LTGSQ	8-Lead Plastic MS0P	-40℃ to 85℃
LTC6363HMS8#PBF	LTC6363HMS8#TRPBF	LTGSQ	8-Lead Plastic MSOP	-40°℃ to 125℃
LTC6363IMS8-0.5#PBF	LTC6363IMS8-0.5#TRPBF	LTGST	8-Lead Plastic MSOP	-40℃ to 85℃
LTC6363HMS8-0.5#PBF	LTC6363HMS8-0.5#TRPBF	LTGST	8-Lead Plastic MSOP	-40℃ to 125℃
LTC6363IMS8-1#PBF	LTC6363IMS8-1#TRPBF	LTGSR	8-Lead Plastic MSOP	-40℃ to 85℃
LTC6363HMS8-1#PBF	LTC6363HMS8-1#TRPBF	LTGSR	8-Lead Plastic MSOP	-40℃ to 125℃
LTC6363IMS8-2#PBF	LTC6363IMS8-2#TRPBF	LTGSS	8-Lead Plastic MSOP	-40℃ to 85℃
LTC6363HMS8-2#PBF	LTC6363HMS8-2#TRPBF	LTGSS	8-Lead Plastic MSOP	-40℃ to 125℃
Lead Free Finish
TAPE AND REEL(MINI)	TAPE AND REEL	PART MARKING*	PACKAGEDESCRIPTION	TEMPERATURE RANGE
LTC6363IDCB#TRMPBF	LTC6363IDCB#TRPBF	LGVG	8-Lead (2mm x3mm)Plastic DFN	-40℃ to 85℃
LTC6363HDCB#TRMPBF	LTC6363HDCB#TRPBF	LGVG	8-Lead (2mm x3mm)Plastic DFN	-40℃ to 125℃
LTC6363IRD#PBF	LTC6363IRD#TRPBF	LHJW	16-Lead (3mmx 3mm)Plastic LFCSP	-40℃ to 85℃
LTC6363HRD#PBF	LTC6363HRD#TRPBF	LHJW	16-Lead (3mm x 3mm)Plastic LFCSP	-40℃ to 125°℃
