LTC6430-15差分ADC驅動器ADI

發布時間：2024-07-12 09:09:54 瀏覽：5762

　　LTC6430-15是一款高性能差分ADC驅動器，由ADI(Analog Devices Inc.)生產。這款驅動器專為驅動高分辨率、高速模數轉換器(ADC)而設計，具有卓越的線性度和低相關輸出噪聲，尤其在高于1000MHz的頻率下表現出色。


　　主要特點：

　　差分增益部件放大器：LTC6430-15能夠直接驅動ADC的差分輸入。

　　寬帶平衡放大器：通過使用1:2平衡-不平衡變壓器，可以制作出50Ω寬帶平衡放大器。

　　CATV放大器：利用1:1.33平衡-不平衡變壓器，可以制作出50MHz至1000MHz的75ΩCATV放大器。

　　簡單易用：設計目標為簡單易用，所需的支持組件極少。

　　內部匹配：在內部匹配至100Ω差分源/負載阻抗。

　　片內偏置和溫度補償：確保在環境條件變化的情況下提供一致的性能。

　　高性能SiGe BiCMOS工藝：實現與類似GaAs放大器相當的較佳可重復性。

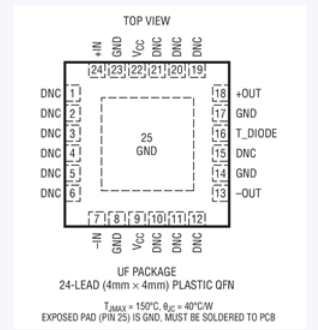

　　封裝：采用具有裸露襯墊的4mm x 4mm 24引腳QFN封裝，改善熱管理并實現低電感。

　　應用：

　　- 差分ADC驅動器

　　- 差分IF放大器

　　- 正交頻分復用(OFDM)信號鏈路放大器

　　- 50Ω平衡IF放大器

　　- 75ΩCATV放大器

　　- 700MHz至800MHzLTE放大器

　　性能參數：

　　OIP3：在240MHz時為50.0dBm(驅動一個100Ω差分負載)

　　噪聲系數(NF)：在240MHz時為3.0dB

　　帶寬：20MHz至2000MHz

　　增益：15.2dB

　　輸入噪聲：1.0nV/√Hz

　　S11和S22：在高達1.2GHz頻率下均小于-15dB

　　線性輸出擺幅：> 2.75VP-P

　　P1dB：24.0dBm

　　電源：單5V電源，功耗僅為800mW

　　電氣和環境參數：

　　總供電電壓：5.5V

　　放大器輸出電流：±105mA

　　RF輸入功率：連續50Ω時為+15dBm，100μs脈沖50Ω時為+20dBm

　　工作溫度范圍：-40°C至85°C

　　存儲溫度范圍：-65°C至150°C

　　結溫：150°C

　　焊接溫度：300°C(10秒)

型號：
