Ironwood Electronics高速應用板對板連接器
發布時間：2024-06-14 08:45:49 瀏覽：610
Ironwood
Electronics的高速應用板對板連接器是一款專為高速應用設計的連接器，它采用了多種先進技術來提供高性能的連接解決方案。以下是對其特點的詳細介紹：
技術特點：連接器采用彈性體、彈簧針和針/插座互連技術，這些技術使得連接器能夠在保證信號傳輸質量的同時，實現高帶寬的傳輸。特別是，它能夠提供高達94GHz的帶寬，這對于需要高速數據傳輸的應用至關重要。
設計優勢：該連接器具有緊湊的設計，能夠最大限度地減少占用空間，這使得它特別適用于對空間有嚴格要求的設備中。此外，它使用的激光和層壓工藝不僅保證了連接的準確性和可靠性，還實現了快速開發和較短的交貨時間，無需昂貴的硬質工具。
支持規格：連接器支持從0.3mm到2.54mm的間距和0.25mm到5mm的高度，這使得它能夠適應不同設備和應用的需求。無論是板對板還是柔性對板的連接，它都能提供定制化的解決方案。
導電彈性觸點：使用導電彈性觸點的連接器能夠提供盡可能高的帶寬。這種彈性體技術利用硅柱狀紐扣中的導電銀顆粒，通過適當的間距嵌入非導電聚合物基板中，從而在兩側提供順應性，確保信號傳輸的穩定性和可靠性。
彈簧銷觸點：使用彈簧銷觸點的連接器提供靈活的高度選擇。彈簧銷本身堅固耐用，具有很高的耐久性，可用于寬溫應用。這種設計保證了連接器在不同工作環境下的穩定性和可靠性。

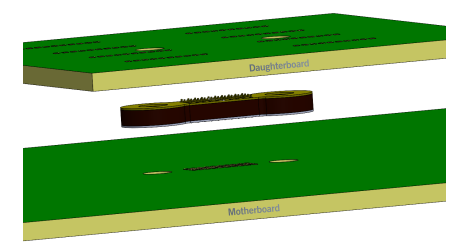

針夾式公/母觸點：這種連接器在母板和子板之間提供配接/拔插選項。它由母插座陣列和公針陣列兩部分組成，通過標準的RoHS焊接方法焊接到主板和子板上。配對時，只需將它們插入在一起即可實現可靠的連接。這些連接器具有鍍金配接表面，可實現可靠連接，并且所需力僅為傳統連接器的一半。
應用領域：Ironwood
Electronics的高速應用板對板連接器通過環境測試(MIL-STD)，適用于各種應用，包括汽車、軍事、通信、工業等。無論是在嚴苛的環境條件下還是在高性能要求的應用中，它都能提供穩定可靠的連接解決方案。
規格參數：
Mechanical |
|
| Force per contact | 8 grams to 30 grams |
| Life cycles | >50 K |
| Contact length (@test) | 1.0 mm to 6.0 mm |
| Electrical |
|
| nsertion loss S21@-1dB | up to 50 GHz |
| Return loss S11@-15dB | up to 50 GHz |
| Self inductance | 0.28 nH |
| Mutual inductance | 0.08 nH |
| Mutual capacitance | 0.02 pF |
| mpedance | 550hms |
| Time delay | 6.6 ps |
| Current carrying capacity | 1.8 A |
| Contact resistance | 20 m0hms |
| Material |
|
| Operating temperature | -55℃ to+180℃ |
| Housing | aminated Polyimide(Cirlex) |
| Contact | BeCu Plunger with SS spring |
深圳市立維創展科技授權代理 Ironwood Electronics產品在中國區銷售與技術服務支持。歡迎咨詢。
