Titan Flex T170射頻RF同軸電纜線纜RF-Labs

發布時間：2024-06-14 08:50:29 瀏覽：1036

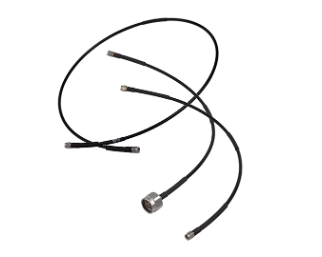

Titan Flex T170線纜RF-Labs

　　Titan Flex T170是一款高級RF(射頻)同軸電纜，專為高性能系統設計，同時提供較高的性價比。以下是該電纜的詳細規格和特點：

1.0 Electrical Data
Frequency,Max (GHz	18.0
lmpedance,nominal (2)	50
Velocity of Propagation (%	70
Shielding Effectiveness,18 GHz(dB/ft)	>-90dB
Capacitance (pF/ft)	29.4
Delay (ns/It),(ns/meter)	1.45	4.761024
Attenuation k1 (db/100ft)@23 deg C Attenuation k2 (db/100ft)@23 deg C	0.34695 0.000621		Attenuation (Typical)at any Frequency =k1x SqRt (FMHz)+k2x(FMHz

2.0 Mechanical/Environmental Data
Weight (lbs/100ft),(Kg/100m)	3.10	4.66
Temperature Range (C)	-55 to +200
Minimum Bend Radius (inch),(mm)	0.80	20.32

3.0 Construction Data
Inner Conductor (inch) A	-	Solid SCCS
Dielecdric (inch B	-	Solid PTFE
First Outer Shield (inch) C		Spiral Wrap SPC
Second Outer Shield (inch D		Flat Braided SPc
Jacket (inch O.D F	0.163	Blue FFP

　　插頭連接器

　　Titan Flex T170支持多種標準連接器，包括SMA、TNC、N型連接器，根據不同的插頭類型(公頭/母頭)、性別、方向及損失參數有所不同。

　　應用領域

　　Titan Flex T170適用于高頻率連接應用，特別是在需要高質量信號傳輸和屏蔽效果的場合，如雷達系統、衛星通信和其他RF應用系統。

　　主要特點與優勢

　　適配標準連接器接口：能夠適應多種標準的連接器接口。

　　高性能參數：最大操作頻率高達18 GHz，阻抗50歐姆，屏蔽效果在18 GHz時大于-90 dB/ft。

　　物理特性：重量每100英尺約3.10磅，溫度范圍-55°C至+200°C，最小彎曲半徑0.80英寸。

　　經濟性：提供經濟實惠的定價點，適合尋求高性價比高質量電纜的客戶。

產品型號：

Cable Code	Connector Code	Series	Gender	Type	C-Nut Style*	Body Material*	Body Finish*	Loss per GHz	Frequency Max GHz
T170	SMS	SMA	(Male)	Straight	H	SS	G	0.01	18
T170	SFS	SMA	(Female)	Straight	N/A	SS	G	0.015	18
T170	SMR	SMA	(Male)	R/A	H	SS	G	0.02	18
T170	NMS	Type-N	(Male)	Straight	H	B	T	0.011	12
T170	NMR	Type-N	(Male)	R/A	H	B	T	0.02	12
T170	NFBS	Tvpe-N	(Female ) Bulkhead	Straight	N/A	B	T	0.015	12
T170	TMS	TNC	(Male)	Straigh	K	B	G	0.011	8
T170	TMR	TNC	(Male)	R/A	K	B	G	0.02	8
T170	TFBS	TNC	(Female) Bulkhead	Straight	N/A	B	G	0.015	8
T170	BMS	BNG	(Male	Straight	B	B	N	0.015	2

深圳市立維創展科技是RF-Labs的經銷商，保證RF-Labs的性能卓越的高頻率微波電纜線和同軸被動元器件，立維創展專注于服務軍工行業、航天航空、rf射頻衛星通信、移動通信基站、衛星通訊、雷達探測等行業領域。技術專業為國內軍工行業單位、科學研究院校、通訊設備制造商保證進口RF射頻微波/毫米波電子元器件、軍用連接器。
