ADPA7007CHIP功率放大器ADI
發布時間:2024-04-07 11:15:05 瀏覽:5523

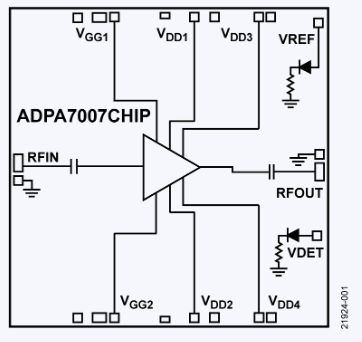

該ADPA7007CHIP是一款18 GHz至44 GHz工作頻率范圍下的砷化鎵(GaAs)pHEMT單片微波集成電路(MMIC)分布式功率放大器。具有21.5 dB的增益,31 dBm的1 dB壓縮輸出功率(P1dB),以及41 dBm的典型輸出三階交調截點(IP3)。
ADPA7007CHIP采用5V電源電壓(VDD型)供電,具備內部50 Ω匹配輸入和輸出,使得集成到多芯片模塊(MCM)中更為便捷。此外,所有數據均通過至少0.31 mm長的0.025 mm引線鍵合連接獲取,確保數據傳輸的穩定性和可靠性。
應用領域包括軍事和太空、測試儀器等。
主要特性:
- 輸出 P1dB:31 dBm(典型值,22 GHz 至 36 GHz)
- P坐:32 dBm(典型值,22 GHz至36 GHz)
- 增益:21.5 dB(典型值,22 GHz至36 GHz)
- 輸出IP3:41 dBm(典型值,22 GHz至44 GHz)
- 電源電壓:5 V(典型值,最大值為 1400 mA)
- 輸入和輸出匹配到50 Ω
- 尺寸:3.610 毫米× 3.610 毫米× 0.102 毫米
深圳市立維創展科技是ADI的經銷商。ADI芯片產品供應:放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖和光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處置器和DSP、射頻和圖形處置器、開關和分路器等。
大部分產品,均提供現貨庫存供貨。*部分型號需申請出口許可 ,歡迎咨詢!!!
