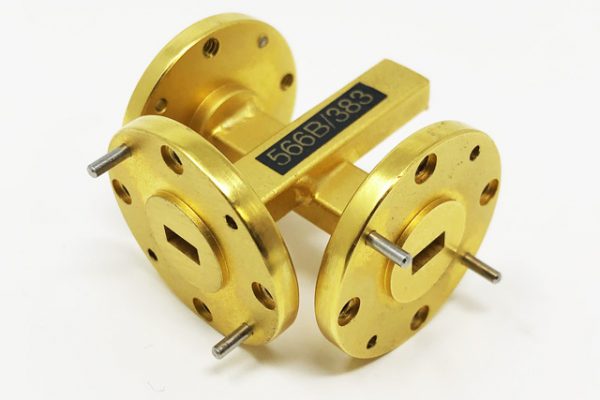

?Mi-Wave波導型交叉導定向耦合器
發布時間：2023-10-16 16:52:00 瀏覽：764
Mi-Wave的566系列交叉導耦合器一般由兩個相互成直角的波導組合而成，通過中小型耦合槽銜接，耦合槽的規格、位置方向決定著設備的耦合和方向性。Mi-Wave波導型交叉導定向耦合器所有的端口均適合于采樣或注入能量，并清晰地標識以指示耦合方向。
應用領域
566系列交叉導定向耦合器提供一種高效的方法來采樣功率或?qū)⑿盘枌?dǎo)入波導光纖傳輸。
特征
?全波段操作
?規格緊湊型
?低駐波比
?穩固的構造
應用領域
?檢測系統
?發射器應用/假負載
?通訊衛星
?微波功放器
?源均衡
?5G和6G
Mi-Wave是商用型和軍工用毫米波產品全球領航者，可以提供毫米波器件和模塊解決方案。產品線涵蓋：放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等，所包含頻率高達320GHz.
深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品，歡迎咨詢。
詳情了解Mi-Wave請點擊：http://www.liaoyuan999.com/brand/52.html
模型 | 頻率 （GHz） | 耦合值 （dB） | 方向性 （dB） | 駐波比 | 重量 | RF端口 |
566K-20/595 | 18-26.5 | 20 | 15 | 1.15 | 3 | WR-42 波導，UG-595 |
566K-30/595 | 18-26.5 | 30 | 15 | 1.15 | 3 | WR-42 波導，UG-595 |
566K-40/595 | 18-26.5 | 40 | 15 | 1.15 | 3 | WR-42 波導，UG-595 |
566K-50/595 | 18-26.5 | 50 | 15 | 1.15 | 3 | WR-42 波導，UG-595 |
566A-20/599 | 26.5-40 | 20 | 15 | 1.15 | 3 | WR-28 波導，UG-599 |
566A-30/599 | 26.5-40 | 30 | 15 | 1.15 | 3 | WR-28 波導，UG-599 |
566A-40/599 | 26.5-40 | 40 | 15 | 1.15 | 3 | WR-28 波導，UG-599 |
566A-50/599 | 26.5-40 | 50 | 15 | 1.15 | 3 | WR-28 波導，UG-599 |
566B-20/383 | 33-50 | 20 | 15 | 1.15 | 3 | WR-22 波導、UG-383 |
566B-30/383 | 33-50 | 30 | 15 | 1.15 | 3 | WR-22 波導、UG-383 |
566B-40/383 | 33-50 | 40 | 15 | 1.15 | 3 | WR-22 波導、UG-383 |
566B-50/383 | 33-50 | 50 | 15 | 1.15 | 3 | WR-22 波導、UG-383 |
566U-20/383 | 40-60 | 20 | 15 | 1.15 | 3 | WR-19 波導，UG-383 |
566U-30/383 | 40-60 | 30 | 15 | 1.15 | 3 | WR-19 波導，UG-383 |
566U-40/383 | 40-60 | 40 | 15 | 1.15 | 3 | WR-19 波導，UG-383 |
566U-50/383 | 40-60 | 50 | 15 | 1.15 | 3 | WR-19 波導，UG-383 |
566V-20/383 | 50-75 | 20 | 20 | 1.2 | 2 | WR-15 波導，UG-385 |
566V-30/383 | 50-75 | 30 | 20 | 1.2 | 2 | WR-15 波導，UG-385 |
566V-40/383 | 50-75 | 40 | 20 | 1.2 | 2 | WR-15 波導，UG-385 |
566V-50/383 | 50-75 | 50 | 20 | 1.2 | 2 | WR-15 波導，UG-385 |
