?900瓦和1400瓦高功率雙向耦合器ATM Microwave
發布時間：2023-07-21 16:52:20 瀏覽：1348

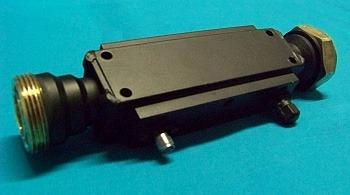

ATM Microwave定向耦合器能夠滿足分配或合成射頻微波功率且具備定向耦合性能的微波射頻器件。高功率雙向耦合器是在主、副兩端同軸電纜(通稱主、副線)之間設計適宜的耦合架構組合而成。高功率雙向耦合器選用同軸電纜、帶狀線、微帶線、金屬波導或介質波導等多種類型。
電氣
射頻連接器：輸入/輸出：7/16型母頭；耦合臂：SMA(F)
射頻功率：均值900瓦或1400瓦，最高值10KW。
耦合：30、40、50dB標準規定，+/-1.00dB，其它適用值
機械
架構：航天設計
連接器：7/16"母主線，SMA母耦合臂不銹鋼板
表層處理：特殊的耐腐蝕性316不銹鋼板環氧涂層IAWMIL-F-14072
ATM Microwave是美國老牌子的微波元件生產商。主要產品為同軸和波導器件產品，功能包含適配器、衰減器、耦合器、移相器、終端負載，及其Ka波段通訊衛星器件系列，產品滿足空間應用標準和驗證.
深圳市立維創展科技有限公司，持續ATM microwave代理渠道，為中國客戶提供技術支持。
詳情了解ATM Microwave請點擊：http://www.liaoyuan999.com/brand/53.html
Freq.
(GHz) | Coup
dB
+/-
1.00 | Frq
Sns
+/-
dB | Dir
dB
min | Ins. Loss
(dB)* | VSWR
max. | Model No
900 Watts | Model No
1400 Watts |
Excl
Coup | True | Mn. | Sec |
0.50
-2.0 | 30
40
50 | 1.2 | 18 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.20 | 1.30 | CHP(7/16)72D-30F-30R
CHP(7/16)72D-40F-40R
CHP(7/16)72D-50F-50R | CHP(7/16)72D-1400-30F-30R
CHP(7/16)72D-1400-40F-40R
CHP(7/16)72D-1400-50F-50R |
0.86
-1.7 | 30
40
50 | 1.0 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.35 | 1.30 | CHP(7/16)73L-30F-30R
CHP(7/16)73L-40F-40R
CHP(7/16)73L-50F-50R | CHP(7/16)73L-1400-30F-30R
CHP(7/16)73L-1400-40F-40R
CHP(7/16)73L-1400-50F-50R |
1.0
-2.0 | 30
40
50 | 1.0 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.35 | 1.30 | CHP(7/16)73-30F-30R
CHP(7/16)73-40F-40R
CHP(7/16)73-50F-50R | CHP(7/16)73-1400-30F-30R
CHP(7/16)73-1400-40F-40R
CHP(7/16)73-1400-50F-50R |
2.0
-4.0 | 30
40
50 | 1.0 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.40 | 1.30 | CHP(7/16)74-30F-30R
CHP(7/16)74-40F-40R
CHP(7/16)74-50F-50R | CHP(7/16)74-1400-30F-30R
CHP(7/16)74-1400-40F-40R
CHP(7/16)74-1400-50F-50R |
4.0
-8.0 | 30
40
50 | 1.0 | 21 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.40 | 1.30 | CHP(7/16)75-30F-30R
CHP(7/16)75-40F-40R
CHP(7/16)75-50F-50R | CHP(7/16)75-1400-30F-30R
CHP(7/16)75-1400-40F-40R
CHP(7/16)75-1400-50F-50R |
1.0
-4.0 | 30
40
50 | 1.0 | 22 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.35 | 1.30 | CHP(7/16)73E-30F-30R
CHP(7/16)73E-40F-40R
CHP(7/16)73E-50F-50R | CHP(7/16)73E-1400-30F-30R
CHP(7/16)73E-1400-40F-40R
CHP(7/16)73E-1400-50F-50R |
0.8
-4.2 | 40
50 | 1.3 | 20 | 0.15
0.15 | 0.20
0.20 | 1.35 | 1.30 | CHP(7/16)72L-40F-40R
CHP(7/16)72L-50F-50R | CHP(7/16)72L-1400-40F-40R
CHP(7/16)72L-1400-50F-50R |
2.0
-8.0 | 30
40
50 | 0.8 | 19 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.40 | 1.30 | CHP(7/16)74F-30F-30R
CHP(7/16)74F-40F-40R
CHP(7/16)74F-50F-50R | CHP(7/16)74F-1400-30F-30R
CHP(7/16)74F-1400-40F-40R
CHP(7/16)74F-1400-50F-50R |
