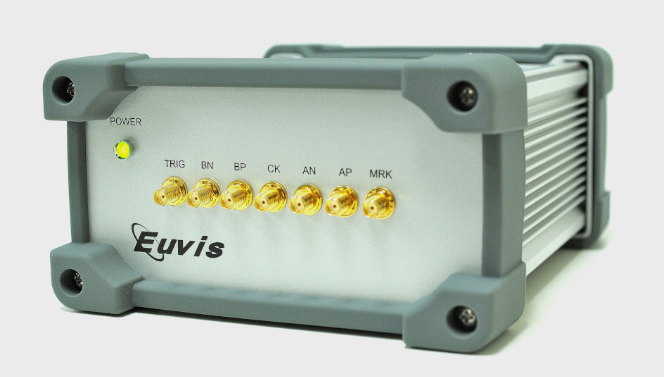

EUVIS 8-GSPS任意波形發生器 - AWG801
發布時間:2022-10-28 16:56:12 瀏覽:6223
EUVIS的AWG801模塊采樣率高至8GSPS的任意CW波型。板載SRAM出具高至8Mx11位數據存儲器。AWG可以通過模塊usb插口由PC預存儲的波型也可以單獨用作操控。唯一的RF輸入是單端時鐘源CK,AWG801能夠在高至4GHz的頻率下以10dBm最低功率作業。AWG801的RF輸出由差分模擬輸出組建50-Ω反向端接。AWG801接收高速觸發信號,形成三個可編程標識信號。波型形成可以說是連續或突發性/脈沖模式。用戶頁面可以設置動態修改波型內容。可編程文件選項有利于復合波型。配套API為開發軟件出具界面。
主要特征
具備10位線性的11位DAC
標準AWG的采樣率為8GSPS,外部時鐘為4GHz
可選擇4GHz內部時鐘和10~100MHz參考時鐘
可選擇采樣率范圍:4~8GSPS,外部時鐘為2~4GHz
具備多頁配備的高至8Mx11位字存儲深度
8GSPS時高至1毫秒的波型
接收外部觸發并形成可編程標識信號
可編程循環長度
USB2.0兼容端口
12V電源
用戶友好的輸入數據格式以及各種內置波型
配套API和軟件驅動程序,有利于系統軟件開發
與Matlab2010a兼容的API
與LabView兼容的API
多AWG同步
鋁陽極氧化機殼:8.25x3.5x14.0(WxHxD)英寸
應用
EuvisAWG模塊能夠靈活地形成具有較高的采樣率、動態頁面選擇及其連續或突發性模式操控的任意模式,這導致AWG適合于各種應用,例如:
線性調頻(LFM)和啁啾
調頻連續波雷達(FMCW)
敏捷LO頻率合成
電子戰
射頻信號源形成
迅速跳頻
VSAT衛星通訊
測試和測量儀器
EUVIS公司位于美國加州,EUVIS設計與生產全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品,以及高速采集板卡、動態波形發生器產品。
EUVIS的高速DAC芯片采樣率達到10Gsps,超高性價比,完全滿足測試、航空航天、雷達、軍事等應用要求。
深圳市立維創展科技是EUVIS的代理經銷商,主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品,以及高速采集板卡、動態波形發生器等產品,原裝現貨,價格優勢,歡迎咨詢。
詳情了解EUVIS請點擊:http://www.liaoyuan999.com/brand/24.html
