96 X 1 GSPS FMC 載體 - FMCC371 EUVIS
發布時間:2022-09-08 16:39:40 瀏覽:1159

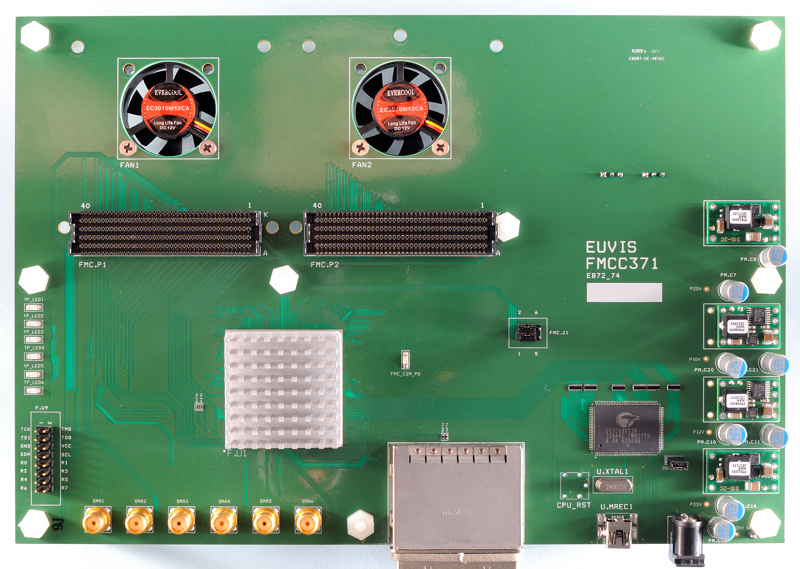

EUVIS FMCC371模塊是款高速FMC載板,設汁EUVIS FMC模塊FMC271和FMC201的載板。FMCC371模塊配置了Xilinx Virtex 6 FPGA XC6VLX130T和Cypress CY7C68013A微處理器。FMCC371_載波接收源自FMC模塊分頻器時鐘,并且以高至1GSPS的速度形成96對LVDS數字數據。數字數據根據兩個FMC連接器饋送到FMC模塊。最大儲存深度為512Kx12位,相應于8GSPS下64us的模擬波型。載體能通過USB2.0接口由基于PC的GUI操控。內置波型包含正弦波、多音調、FMCW啁啾和脈沖。與FMC271 和FMC201融合使用,FMCC371是款多功能、緊湊型的任意波形發生器(AWG)。
主要特征
96對LVDS數字數據
I2C操控到FMC模塊
儲存深度:512Kx12b(字)
兩個可編程標識
連續性、多脈沖和門模式
在突發性模式下接收外部觸發
內置波型,例如正弦波、多音波、FMCW啁啾和脈沖
USB2.0接口
搭配GUI和API
為FMC模塊提供+12和+3.3V電源
+12V,包含交流適配器
滿足VITA57.1標準
應用
FMCC371模塊能夠為FMC模塊形成任意高速數字數據。
正交頻分復用(OFDM)發射機
光OFDM發射機
超寬頻發射機
線性調頻(LFM)和啁啾
調頻連續波雷達(FMCW)
電子戰
VSAT衛星通訊
測試和測量儀器
EUVIS公司位于美國加州,EUVIS設計與生產全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品,以及高速采集板卡、動態波形發生器產品。
EUVIS的高速DAC芯片采樣率達到10Gsps,超高性價比,完全滿足測試、航空航天、雷達、軍事等應用要求。
深圳市立維創展科技是EUVIS的代理經銷商,主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品,以及高速采集板卡、動態波形發生器等產品,原裝現貨,價格優勢,歡迎咨詢。
