EUVIS 4-GSPS 雙路 DAC FMC 模塊 - FMC2653
發布時間:2022-07-21 17:10:31 瀏覽:6644

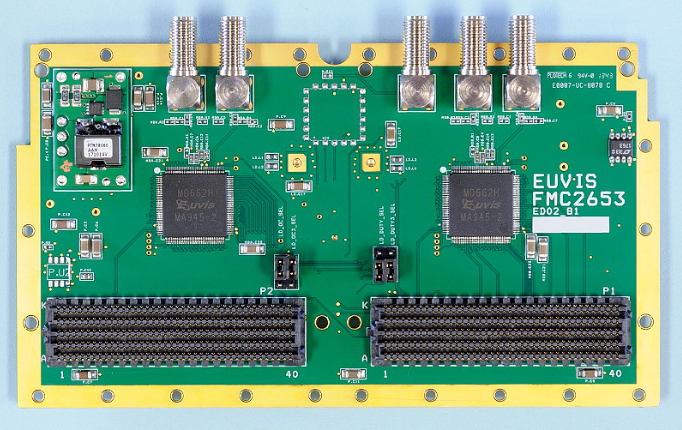

EUVIS FMC2653模塊是高速雙通道FMC模塊,特別適合頂尖應用領域。FMC2653能夠形成采樣率高至4個GSP的雙連續波波型。FMC2653模塊配置2個EUVIS FMC2653數模轉換器(DAC)。在4個GSP下,FMC2653出示模擬輸出,帶寬從直流到2GHz(奈奎斯特帶寬)。可以設置在歸零模式下運行,將能用帶寬拓展到2~4GHz。數字數據復用比為4:1,所需要的數字數據速率為1gb/s,DAC以4Gb/s的速率運行。96對LVDS數字數據根據2個FMC連接器饋送,一個高引腳數(HPC)和1個低引腳數(LPC)。2個DAC的采樣窗口選擇(SEL)和復位信號能通過FMC連接器單獨操控。FMC2653包含2個時鐘緩沖器,以減輕對高功率時鐘源的需求。時鐘緩沖器的波幅和pwm占空比能通過I2C接口編程。
主要特征
2個12位DAC
采樣率范圍:1~4GSPS
可選的歸零模式將能用帶寬拓展到2~4GHz,4GSPS
具備可調式增益和pwm占空比的板載時鐘緩沖器
+12V和+3.3V電源由載卡出示
滿足VITA57.1標準
應用
FMC2653模塊能夠形成具備高采樣率的隨機模式,適用于各種前端應用,例如:
正交頻分復用(OFDM)發射機
光OFDM發射機
超寬帶發射機
線性調頻(LFM)和啁啾
調頻連續波雷達(FMCW)
電子戰
VSAT衛星通訊
檢測和測量設備
深圳市立維創展科技是EUVIS的代理經銷商,主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品,以及高速采集板卡、動態波形發生器等產品,原裝現貨,價格優勢,歡迎咨詢。
詳情了解EUVIS請點擊:http://www.liaoyuan999.com/brand/24.html
