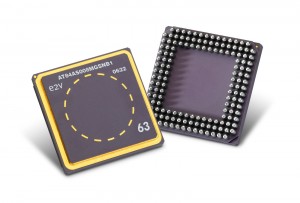

Teledyne E2V高速ADC芯片AT84AS008
發布時間:2022-03-18 17:21:26 瀏覽:1457
由于3.3GHz模擬輸入帶寬,AT84AS00810位2.2GSPSADC允許對高頻信號進行精確數字化。片上跟蹤與保持(T/h)和數字內核的創新設計帶來了前所未有的成功.
Teledyne e2v高速ADC芯片AT84AS008在采樣率為2.2GHz(在整體第一奈奎斯特區)時的動態性能。在奈奎斯特條件下,7.6ENOB在2.2GSPS下完成,根據使用灰度編碼數字輸出取得最好信噪比性能.
AT84AS008具備提高的頻譜純度和極低的噪聲下限,與頻率和溫度沒有關系。它非常適用于性能增強(即震動).
AT84AS008與TS83102G0B10位2GSPSADC完全兼容。根據即插即用更換新組件,完成了零功能損耗系統的改善。
特征
10位分辨率模數轉換器
2.2Gsps抽樣率
與TS83102GOB10位2GspsADC500mvpp全量程模擬輸入范圍無縫增長兼容性
100Ω差分或50Ω單端模擬輸入和時鐘輸入
100Ω差分輸出
ECU/LVDS輸出兼容性
·作用
ADC增益調節和采樣延遲調節
具備異步復位的數據就緒輸出
超出范圍輸出位
功能損耗:4.2W
·開關電源
模擬:-5V,5V
數字:-5v至-22V和1.5v
·耐輻射
封裝:CBGA152和CI-CGA152腔下密封封裝
評估委員會AT84ASO08GL-EB
配套裝置
DMUX10位1:2/1:4LVDS2.2GspsAT84CS001
應用領域
寬帶直接射頻下變頻
寬帶衛星接收機
相控陣天線、雷達和ECM
高速儀器設備和高速采集系統
高能物理
自動測試裝置
