ATM Microwave同軸精密端部發射適配器的波導
發布時間:2021-12-06 16:45:51 瀏覽:1726

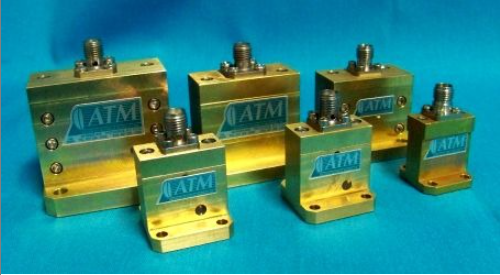

ATM Microwave精密端部發射波導至同軸適配器,包含矩形波導的整體頻率范圍。ATM Microwave具備各種各樣法蘭類型和同軸連接器配置。ATM Microwave精密波導至同軸端發射適配器-SMA。
全波導頻率范圍;
各種各樣法蘭類型可供選擇;
一般規格-精密端部啟動適配器
電氣
VSWR: 1.15Max;
RF連接器: 2.9mm(K型)Female,SMA Female;
機械
主體:鋁/銅-黃銅;
法蘭:多種類型可供選擇;
連接器:不銹鋼板;
工作溫度: -40oC至+165oC;
表面處理:黃銅/銅:獨具特色的耐腐蝕316不銹鋼板環氧樹脂涂層IAWMIL-F-14072。鋁:化學薄膜IAWMIL-DTL-5541;
深圳市立維創展科技有限公司,持續ATM microwave代理渠道,為中國客戶提供技術支持。
工作組尺寸 | 頻率 (GHz) | SMA | 連接器 | 駐波比 | 功率CW | 峰值功率 |
WR430 | 1.70 - 2.60 | 430-201PrA-2 | SMA Female | 1.15 | 100 | 3 |
WR340 | 2.20 - 3.30 | 340-201PrA-2 | SMA Female | 1.15 | 100 | 3 |
WR284 | 2.60 - 3.95 | 284-201PrA-6 | SMA Female | 1.15 | 100 | 3 |
WR229 | 3.30 - 4.90 | 229-201PrB-2 | SMA Female | 1.15 | 100 | 3 |
WR187 | 3.95 - 5.85 | 187-201PrA-6 | SMA Female | 1.15 | 100 | 3 |
WR159 | 4.90 - 7.05 | 159-201PrB-2 | SMA Female | 1.15 | 100 | 3 |
WR137 | 5.85 - 8.20 | 137-201PrB-2 | SMA Female | 1.15 | 100 | 3 |
WR112 | 7.05 - 10.0 | 112-201PrB-6 | SMA Female | 1.15 | 100 | 3 |
WR102 | 7.00 - 11.0 | 102-201PrA-6 | SMA Female | 1.15 | 100 | 3 |
WR90 | 8.20 - 12.4 | 90-201PrA-6 | SMA Female | 1.15 | 100 | 3 |
WR75 | 10.0 - 15.0 | 75-201PrB-6 | SMA Female | 1.15 | 100 | 3 |
WR62 | 12.4 - 18.0 | 62-201PrB-6 | SMA Female | 1.15 | 100 | 3 |
WR51 | 15.0 - 22.0 | 51-201PrB-6 | SMA Female | 1.15 | 100 | 3 |
WR42 | 18.0 - 26.5 | 42-201PrB-6 | SMA Female | 1.15 | 50 | 3 |
WR34 | 22.0 - 33.0 | 34-20KPrB-6 | K Female | 1.15 | 35 | 1 |
WR28 | 26.5 - 40.0 | 28-20KPrA-6 | K Female | 1.15 | 35 | 1 |
