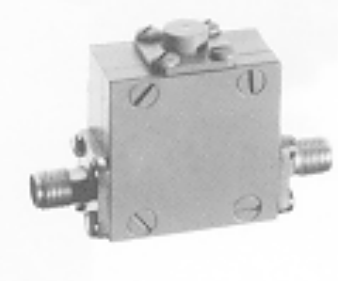

UTE Microwave鐵氧體環行器
發布時間：2021-12-09 16:52:26 瀏覽：1775
鐵氧體是特殊性的半導體材料，在微波頻段具備自旋磁性。由于鐵氧體具備一系列的非互易性質，它可以用作構建一系列微波非互易元器件，如環行器。微波環行器已成為通信網絡、電子對抗、航空航天等領域不可缺少的關鍵元器件之一。現階段，微波環行器的應用領域正迅速發展到民用型通信、新能源技術、工業生產、農牧業和生物醫藥等領域。
環行器具備單向傳輸特性，入射信號可以順利通過，反射信號由于被吸附電阻吸附而無法通過。其工作原理是在符合射頻場與外部偏置磁場的關系時，利用中心結構的共振效應，從而獲取圓形效應。
UTE Microwave的隔離器和環行器覆蓋了最流行和最常用的頻率段。更窄的帶寬和更高的規格尺寸
規格尺寸
隔離度（最小）：22dB；
插入損耗（最大）：0.30dB；
駐波比（最大）：1.20:1；
額定負載：1瓦標準；
連接器：SMA或N；
母頭標準；
深圳市立維創展科技有限公司，中國區授權代理銷售UTE微波產品，并提供技術支持。
循環器 |
|
|
|
|
| SMA (F) 連接器 | N (F) 連接器 |
頻率范圍 (GHz) | 外殼尺寸（英寸） | 模型 ＃ | 外殼尺寸（英寸） | 模型 ＃ |
1.20 - 1.40 | 1-5/8 x 1-5/8 x 1 | CT-2025-O | 1-5/8 x 1- 5/8 x 1 | CT-2027-N |
1.40 - 1.70 | 1-7/8 x 1-7/8 x 1 | CT-2011-O | 1-7/8 x 1- 7/8 x 1 | CT-2021-N |
1.70 - 2.00 | 1-1/2 x 1-1/2 x 3/4 | CT-2065-O | 1-1/2 x 1-11/16 x 1 | CT-2067-N |
1.70 - 2.40 | 1-1/2 x 1-1/2 x 3/4 | CT-3047-O | 1-1/2 x 1-11/16 x 1 | CT-3061-N |
2.00 - 2.70 | 1-1/4 x 1-1/4 x 3/4 | CT-3049-O | 1-1/4 x 1-1/2 x 1 | CT-3063-N |
2.60 - 3.40 | 1-1/4 x 1-1/4 x 3/4 | CT-3051-O | 1-1/4 x 1-1/2 x 1 | CT-3065-N |
3.60 - 4.30 | 1 x 1 x 5/8 | CT-4037-O | 1 x 1-1/4 x 1 | CT-4061-N |
4.00 - 4.60 | 1 x 1 x 5/8 | CT-4039-O | 1 x 1-1/4 x 1 | CT-4063-N |
4.30 - 5.10 | 1 x 1 x 5/8 | CT-4041-O | 1 x 1-1/4 x 1 | CT-4065-N |
4.70 - 5.50 | 1 x 1 x 5/8 | CT-4043-O | 1 x 1-1/4 x 1 | CT-4067-N |
5.30 - 6.00 | 1 x 1 x 5/8 | CT-4045-O | 1 x 1-1/4 x 1 | CT-4069-N |
5.80 - 6.50 | 1 x 1 x 5/8 | CT-4047-O | 1 x 1-1/4 x 1 | CT-4077-N |
6.40 - 7.20 | 1 x 1 x 5/8 | CT-4827-O | 1 x 1-1/4 x 1 | CT-4829-N |
7.00 - 8.50 | 3/4 x 7/8 x 5/8 | CT-5159-O | 1 x 1-1/4 x 1 | CT-5343-N |
8.40 - 9.70 | 3/4 x 7/8 x 5/8 | CT-5161-O | 1 x 1-1/4 x 1 | CT-5447-N |
9.50 - 10.7 | 3/4 x 7/8 x 5/8 | CT-5449-O | 1 x 1-1/4 x 1 | CT-5571-N |
10.7 - 12.7 | 3/4 x 7/8 x 5/8 | CT-5163-O | 1 x 1-1/4 x 1 | CT-5661-N |
12.2 - 13.3 | 3/4 x 7/8 x 5/8 | CT-5165-O |
|
|
12.6 - 14.0 | 3/4 x 7/8 x 5/8 | CT-6105-O |
|
|
13.2 - 14.5 | 3/4 x 7/8 x 5/8 | CT-6151-O |
|
|
14.0 - 15.5 | 3/4 x 7/8 x 5/8 | CT-6107-O |
|
|
15.5 - 16.5 | 3/4 x 7/8 x 5/8 | CT-6109-O |
|
|
16.5 - 17.7 | 3/4 x 7/8 x 5/8 | CT-6338-O |
|
|
17.2 - 18.2 | 3/4 x 7/8 x 5/8 | CT-6345-O |
|
|
|
|
|
|
|
隔離器 |
|
|
|
|
| SMA (F) 連接器 | N (F) 連接器 |
頻率范圍 (GHz) | 外殼尺寸（英寸） | 模型 ＃ | 外殼尺寸（英寸） | 模型 ＃ |
1.20 - 1.40 | 1-5/8 x 1-5/8 x 1 | CT-2026-OT | 1-5/8 x 1- 5/8 x 1 | CT-2028-NT |
1.40 - 1.70 | 1-7/8 x 1-7/8 x 1 | CT-2012-OT | 1-7/8 x 1- 7/8 x 1 | CT-2022-NT |
1.70 - 2.00 | 1-1/2 x 1-1/2 x 3/4 | CT-2066-OT | 1-1/2 x 1-11/16 x 1 | CT-2068-NT |
1.70 - 2.40 | 1-1/2 x 1-1/2 x 3/4 | CT-3048-OT | 1-1/2 x 1-11/16 x 1 | CT-3062-NT |
2.00 - 2.70 | 1-1/4 x 1-1/4 x 3/4 | CT-3050-OT | 1-1/4 x 1-1/2 x 1 | CT-3064-NT |
2.60 - 3.40 | 1-1/4 x 1-1/4 x 3/4 | CT-3052-OT | 1-1/4 x 1-1/2 x 1 | CT-3066-NT |
3.60 - 4.30 | 1 x 1 x 5/8 | CT-4038-OT | 1 x 1-1/4 x 1 | CT-4062-NT |
4.00 - 4.60 | 1 x 1 x 5/8 | CT-4040-OT | 1 x 1-1/4 x 1 | CT-4064-NT |
4.30 - 5.10 | 1 x 1 x 5/8 | CT-4042-OT | 1 x 1-1/4 x 1 | CT-4066-NT |
4.70 - 5.50 | 1 x 1 x 5/8 | CT-4044-OT | 1 x 1-1/4 x 1 | CT-4068-NT |
5.30 - 6.00 | 1 x 1 x 5/8 | CT-4046-OT | 1 x 1-1/4 x 1 | CT-4070-NT |
5.80 - 6.50 | 1 x 1 x 5/8 | CT-4048-OT | 1 x 1-1/4 x 1 | CT-4078-NT |
6.40 - 7.20 | 1 x 1 x 5/8 | CT-4828-OT | 1 x 1-1/4 x 1 | CT-4830-NT |
7.00 - 8.50 | 3/4 x 7/8 x 5/8 | CT-5160-OT | 1 x 1-1/4 x 1 | CT-5344-NT |
8.40 - 9.70 | 3/4 x 7/8 x 5/8 | CT-5162-OT | 1 x 1-1/4 x 1 | CT-5448-NT |
9.50 - 10.7 | 3/4 x 7/8 x 5/8 | CT-5450-OT | 1 x 1-1/4 x 1 | CT-5572-NT |
10.7 - 12.7 | 3/4 x 7/8 x 5/8 | CT-5164-OT | 1 x 1-1/4 x 1 | CT-5662-NT |
12.2 - 13.3 | 3/4 x 7/8 x 5/8 | CT-5166-OT |
|
|
12.6 - 14.0 | 3/4 x 7/8 x 5/8 | CT-6106-OT |
|
|
13.2 - 14.5 | 3/4 x 7/8 x 5/8 | CT-6152-OT |
|
|
14.0 - 15.5 | 3/4 x 7/8 x 5/8 | CT-6108-OT |
|
|
15.5 - 16.5 | 3/4 x 7/8 x 5/8 | CT-6110-OT |
|
|
16.5 - 17.7 | 3/4 x 7/8 x 5/8 | CT-6340-OT |
|
|
17.2 - 18.2 | 3/4 x 7/8 x 5/8 | CT-6344-OT |
|
|
