EUVIS MX4411H–>8 Gbps 11位4:1多路復用器
發布時間:2021-12-01 17:14:18 瀏覽:1384

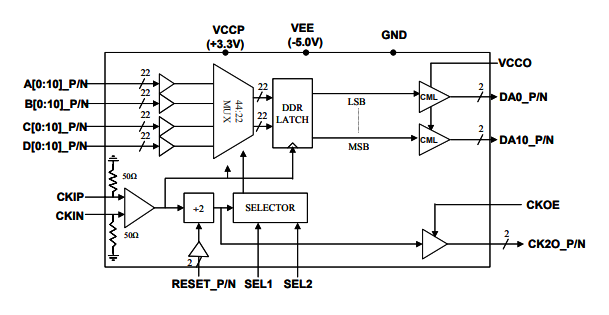

EUVIS MX4411H類似于4:1多路復用器的高速11通道。雙數據速率鎖存器使用數據速率為時鐘速率兩倍的11位差分數據輸出。輸出驅動器的頂部電源VCCO可用來設計適合最流行的高速標準接口(如CML或LVDS)的輸出電平。EUVIS多路復用器可在高于4GHz的時鐘頻率下運行。數字數據輸入為帶片上100歐姆終端電阻器的LVD。控制引腳SEL1/SEL2挑選最合適采樣窗口,以適用44對輸入數據的各種延遲。EUVIS MX4411H提供除以4的時鐘輸出CK2O_P/N和采樣相位挑選(SEL1和SEL2),以提升相對于輸入數據的采樣相位兩端對齊。為需要數據同步多個EUVIS MX4411H芯片輸出的應用程序提供復位作用。CKOE引腳用來在不間斷內部操控的情況下使用/停用CK2O_P/N時鐘輸出的輸出驅動器,以便于系統應用。
主要特征
?11位4:1(累計44:11)多路復用器,每個差分輸出位的運行速率高于8Gbps。
?設計用來Euvis>8Gsps MUXDAC(如MD622H和MD662H)或高數據速率字生成器所需要的額外數據多路復用。
?每個差分LVDS輸入數據和復位對相互之間的片上100歐姆終端。
?11位差分對輸出,帶上拉電源VCCO,以搭配各種高速標準接口。
?最合適輸入數據采樣窗口挑選(SEL1/SEL2)。
?具備輸出驅動器使用/停用控制(CKOE)的互補除以2時鐘LVDS輸出,不需要間斷芯片的內部操控。
?復位作用,數據同步多個芯片應用。
?2.3W功能損耗。
?TQFP封裝,帶外露襯墊,以提高接地和散熱性能。
深圳市立維創展科技是EUVIS的代理經銷商,主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品,以及高速采集板卡、動態波形發生器等產品,原裝現貨,價格優勢,歡迎咨詢。
詳情了解EUVIS請點擊:http://www.liaoyuan999.com/brand/24.html
更多產品咨詢,請聯系我們的銷售代表:0755-83642657 QQ: 2295048674
