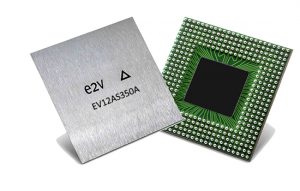

Teledyne E2V高速ADC芯片EV12AS350
發布時間：2021-11-18 17:11:21 瀏覽：1504
Teledyne E2V的EV12AS350將成為行業市場上唯一一款將5.4GSps信號數字化的12位分辨率ADC，其輸入帶寬超出4.8GHz，延遲低至26個時鐘周期，并融合-150dBm/Hz噪聲。EV12AS350與行業市場上的其它ADC不同，它不會形成非諧波雜散，在一系列規定苛刻的應用領域中為編碼器形成純信號。ADC由四個相同的12位ADC核組合而成，所有的這些都是交錯的
Teledyne E2V所有的四個ADC都由具備適度相位延遲的相同外部輸入時鐘信號進行計時。
Teledyne E2V所有的四個ADC共用時鐘電路。該塊接收外部5.4GHz時鐘（最大頻率）和精選低抖動正弦波信號。在該塊中，外部時鐘信號然后除以四以形成內部采樣時鐘：
同相1.35GHz時鐘發送至ADCA，反向1.35GHz時鐘發送至ADCB，同相1.35GHz時鐘延遲90°以形成ADCC的時鐘，反向1.35GHz時鐘延遲。
以90°的角度為ADCd形成時鐘，從而形成交錯模式，等效采樣率為5.4Gsps。
主要特征
具備12位分辨率的單通道ADC，應用領域四個交錯核實現5.4Gsps轉換率；
單個5.4GHZ差分對應輸入時鐘；
1000mvpp模擬輸入（差分AC或DC耦合；
ADC主復位（LVDS）；
2種轉換模式；
4個交錯輸出數據的交錯核（相當于Mux1:4）；
在4個核上同時采樣，轉換具備對齊輸出的相同輸入信號（可用作實時平均）；
LVDS輸出格式；
帶復位信號的數字接口（SPI）；
待機模式；
數據輸出擺幅的選擇；
測試模式；
芯片配置；
開關電源：單個4.8V、3.2V和2.0V；
由于使用了ICMOS硅技術應用，降低了開關電源引腳上的時鐘感應瞬態；
功能損耗：6.7W；
EBGA380組件31x31mm（1.27毫米節距）；
應用領域
高速數據采集；
直接射頻下變頻；
超寬帶衛星數字接收器；
16Gbpspt微波接收器；
高能物理；
自動測試設備；
高速測試儀器；
激光雷達（光探測和測距）；
無線通信軟件設計；
