EUVIS MX8811S–4 Gbps 11位8:1多路復用器
發布時間：2021-10-28 16:54:14 瀏覽：1845

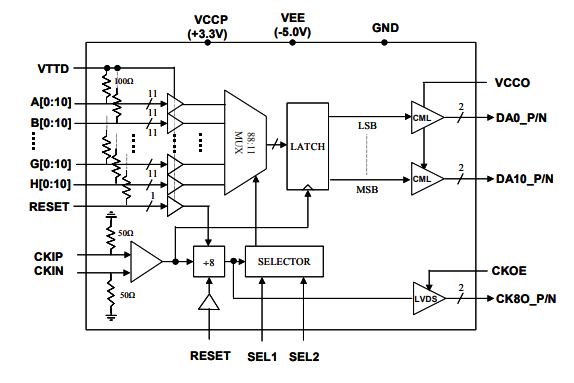

EUVIS MX8811S是高速11通道8:1多路復用器。88個單端數據輸入被多路復用到11位差分?jǐn)?shù)據輸出。輸出驅動器的頂部開關電源VCCO可用作設置適宜最流行的高速標準接口（如CML或LVDS）的輸出電壓。EUVIS多路復用器可在大于4GHz的時鐘頻率下運行。數字?jǐn)?shù)據輸入終端為單端，片上終端電阻為100歐姆，其參考電壓vttd可承載適用于各種各樣單端標準接口的大范圍電壓電壓。EUVIS MX8811S控制引腳sel1/sel2挑選最合適采樣窗口，以適應88個輸入數據的各種各樣延遲。提供時鐘輸出ck8o除以8μP/N和采樣相位挑選（SEL1和SEL2），以提升相對于輸入數據的采樣相位對齊。EUVIS為需要同步數個MX8811S芯片輸出的應用程序提供重置功能。CKOE引腳用作在不中止內部操作的情況下啟用/禁用ck8o.
P/N時鐘輸出的輸出驅動器有利于系統應用。
主要功能
11位8:1（總計88:11）多路復用器，每個差分輸出位的運行效率大于4Gbps；
致力于EUVIS>8GSPS MUXDAC（如MD622H和MD662H）設計用作附加數據多路復用；
VTTD片上100歐姆終端用作單端數據和復位輸入；
11位差分對輸出，帶上拉開關電源VCCO，以匹配各種各樣高速標準接口；
最合適輸入數據采樣窗口挑選（SEL1/SEL2）；
采用輸出驅動器啟用/禁用控制（CKOE）互補除以8時鐘LVDS輸出，不需要中止芯片內部操作；
重置功能，同步數個芯片應用；
2.7W功能損耗；
TQFP封裝，帶外露焊盤，以提高接地裝置和，散熱處理；
