EUVIS MX4411D–4 Gbps 11位4:1多路復用器
發布時間:2021-10-12 17:04:08 瀏覽:6748

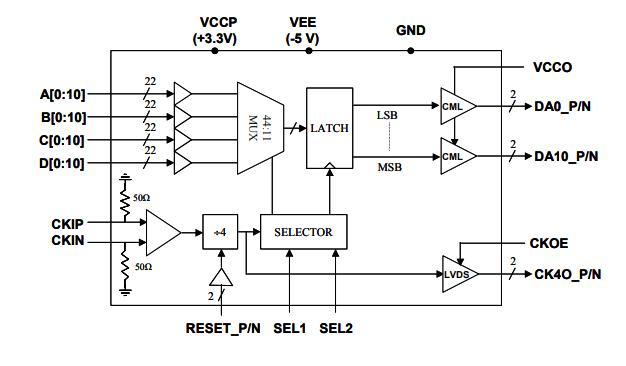

EUVIS MX4411D是4:1多路復用器的高速11通道。44個差分對數據輸入被多路復用到11位差分數據輸出。輸出驅動器的上拉開關電源VCCO可用作設定適合最常用的高速接口標準(如CML或LVDS)的輸出電壓。EUVIS MX4411D多路復用器可在超過4GHz的時鐘頻率下工作任務。數字數據輸入為帶片上100歐姆終端電阻器的LVD。調節引腳SEL1/SEL2選擇最佳采樣系統窗口,以適應44對輸入數據的各種延遲。EUVIS MX4411D提供除以4的時鐘輸出CK4O_P/N和采樣系統相位選擇(SEL1和SEL2),以提升相對于輸入數據的采樣系統相位對齊。為需要同步數個EUVIS MX4411D芯片輸出的應用程序提供復位功能模塊。CKOE引腳用作在不間斷內部運行的情況下啟用/禁用CK4O_P/N時鐘輸出的輸出驅動器,以便于系統應用。
主要特征
?11位4:1(總計44:11)多路復用器,每個差分輸出位的工作任務速率超過4Gbps;
?專為Euvis>8GspsMUXDAC(如MD622H和MD662H)所需要的額外數據多路復用而設計構思;
?每個差分LVDS輸入數據和復位對之間的片上100歐姆終端;
?11位差分對輸出,帶上拉開關電源VCCO,以配備各種高速接口標準;
?最佳輸入數據采樣系統窗口選擇(SEL1/SEL2);
?具備輸出驅動器啟用/禁用調節(CKOE)的互補除以4時鐘LVDS輸出,不需要間斷芯片的內部運行;
?復位功能模塊,同步數個芯片技術應用;
?2.2W功能消耗;
?TQFP封裝,帶外露襯墊,以增強接地和散熱;
深圳市立維創展科技是EUVIS的代理經銷商,主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品,以及高速采集板卡、動態波形發生器等產品,原裝現貨,價格優勢,歡迎咨詢。
詳情了解EUVIS請點擊:http://www.liaoyuan999.com/brand/24.html
更多產品咨詢,請聯系我們的銷售代表:0755-83642657 QQ: 2295048674
