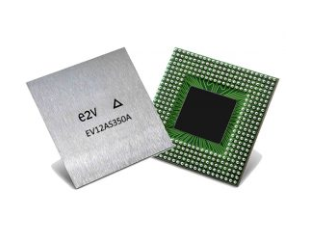

EV12AS200A 12位1.5GSP模數轉換器E2V品牌
發布時間:2020-11-02 16:19:42 瀏覽:2444
EV12AS200A是基于前端跟蹤和保持級(T/h)的12位1.5gsps ADC,隨后是模擬編碼電平。EV12AS200A輸出模擬量化產生的模擬殘差。在進入糾錯電路和再同步階段之前,連續鎖存器組將模擬殘差重新生成到邏輯電平,然后進入具有100W差分輸出緩沖器的解復用器。EV12AS200A 串行接口可激活或集成三個WS3A接口。通過3wsi訪問的主要功能也可以通過硬件(OA、GA、SDA、sdaen、TM、RS引腳)訪問。
EV12AS200A在從模擬輸入到數字輸出的全差分模式下工作。EV12AS200A在第一個奈奎斯特區域運行到L波段。激活時,可以使用插腳rs或3wsi選擇演示比率(1:1或1:2)。
解復用輸出在每個端口上同步。差分數據就緒輸出可用于指示輸出何時有效。數據就緒(DR、DRN)由兩個端口共享。為了簡化多個adc的同步,可以使用觸發器函數。上電復位確保第一個數字數據與第一個采集相對應。也可以使用外部差分LVDS重置(同步、同步)。
3wsi 可訪問 res功能允許更改重置信號的活動邊緣。提供增益控制引腳GA和偏移控制OA,以調整ADC增益和偏移傳輸函數。
這些功能也可以通過3wsi訪問。例如,對于需要多個ADC交錯的應用,提供采樣延遲調整(SDA)來微調ADC孔徑延遲。器件的結溫可由二極管監測。為了調試和可測試性,提供以下功能:
在ADC輸出處測試Vol或Voh的靜態測試模式(所有位分別處于“0”或“1”級別)-這些模式只有在激活時通過3wsi訪問;
動態內置測試(校準模式周期為16),激活時,硬件(TM)或3wsi可訪問信號。
該電路可以提供三種不同的電源電壓(vcc5=5.0V,vcc3=3.3V,vcco=2.5V)來優化功耗,也可以使用兩種不同的電源(vcca5=5.0V,vcc3=vcco=3.3V)來優化功耗,并且只能使用兩個導軌。
EV12AS200A 主要功能
?單核ADC結構,12位分辨率,集成可選1:1和1:2 DemX
?1.5 GSps保證轉換率
?500 mVpp模擬輸入電壓(差動全刻度和交流耦合)
?極低延遲(<5個時鐘周期)
?噪音地板–150 dBm/Hz(10 MHz帶寬中的13位ENOB)
?模擬和時鐘輸入阻抗:100W差分
?功耗:3.0W(1:1模式);3.1W(1:2模式)
?差分輸入時鐘(交流耦合)
?LVDS差分輸出數據和數據已準備就緒,位于2個輸出端口上
?僅寫入3WSI類數字接口(增益、偏移、采樣延遲調整、DMUX比率選擇、測試模式)
?交錯控制的ADC增益、偏移、采樣延遲調整
?動態測試模式(校準順序)
?電源:VCCA5=5.0V,VCCA3=3.3V,VCCO=2.5V或3.3V
?包裝:FpBGA196 15 x15 mm2 196球
EV12AS200A 應用
?衛星通信系統
?電信測試儀器
?無線通信系統
?直接射頻下變頻
?自動測試設備
?直接L波段射頻下變頻
?雷達系統
?高分辨率示波器
深圳立維創展科技是E2V的經銷商,主要供給E2V數模轉換器和半導體,E2V的應用領域包括通信、自動化、醫療、環保等。價格優勢,歡迎咨詢。
詳情了解EV12AS200A 數模轉換器請點擊:http://www.liaoyuan999.com/product/141.html
或聯系我們的銷售工程師:0755-83050846 QQ: 3312069749
