DS878–高速直接數字合成器
發布時間：2020-08-18 16:07:03 瀏覽：2082

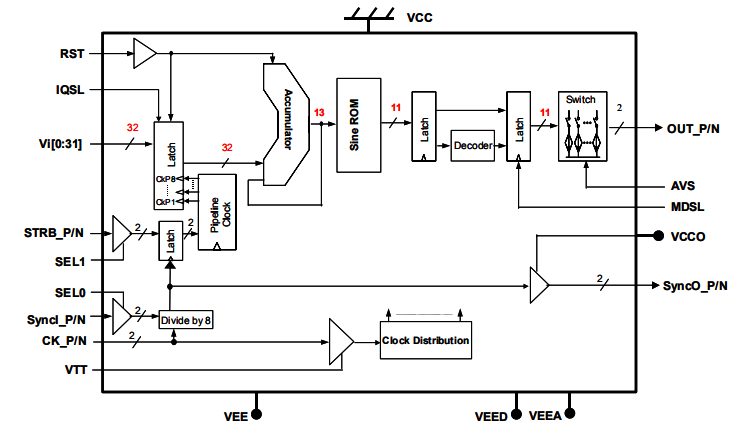

DS878是一款高速直接數字頻率合成器(DDS)，頻率調諧分辨率為32位，ROM相位分辨率為13位，DAC幅度分辨率為11位。DAC模擬輸出可在正常保持模式（用于第一奈奎斯特頻段）和回零模式（用于第一，第二和第三奈奎斯特頻段）操作之間選擇。DS878和DAC正常保持模式下，可在第一奈奎斯特頻段附近產生最高1.8 GHz的頻率（時鐘速率為3.6 GHz），或在DAC調零模式下產生最高5.4 GHz的第三奈奎斯特頻段。
DS878初始相位可以復位到零度啟動。該芯片有一對互補的模擬輸出，后端為50-∧。輸出波形的頻率可由32個頻率控制位VI[0:31]控制。DS878可接受差分時鐘輸入或單端時鐘輸入，具有50-∧片內后端端子和用戶自定義閾值。頻率分辨率位接受LVTTL或CMOS輸入電平。差分同步輸入SYNCI_P/N為多個芯片應用提供同步，啟動每個芯片準備接受頻率字輸入。
DS878內部產生的同步選通輸入除以8時鐘躍遷沿鎖存器，這些時鐘也發送到SYNCO_P/N。輸出引腳SYNCO_P/N作為參考，頻率字和頻閃輸入時序與內部同步，以8個時鐘分頻，從而正確鎖定。復位是異步的，以最大限度地降低模擬輸出有效性的時鐘延遲。
DS878主要特征
32位頻率調諧字
13位ROM相位地址解析
電影中的11位dac
時鐘頻率高達4.5GHz
模擬輸出可以在正常保持格式和零格式之間進行選擇
正弦波產生的第一個奈奎斯特帶高達2.25GHz，第三個奈奎斯特波段處于正常保持模式或6.75GHz零化模式。
在4 GHz時鐘速率下，最差的寬帶SFDR接近50 dBc(dc到2 ghz帶寬)
50后端互補模擬波形輸出
多片同步P/N同步
SyncO_P/N為數據加載和同步選通信號提供了參考。
LVTTL/CMOS數字模式控制輸入
異步復位(RST)引腳引導0階段(IQSL=低)或90(IQSL=高)啟動狀態
用于更新頻率Word和DAC輸出頻率的Strobe輸入(STRBUP/N)
寬的數據加載窗口允許DS 878由存儲器和微控制器控制，FPGA或DSP芯片在時鐘頻率轉換過程中無需打滑或故障就可以更新最多8個時鐘周期的頻率字。
單-5V電源的功耗為4.3W
64針QFN9x9封裝
