EVAL-AD9625評估板ADI高速模數轉換器 原裝現貨
發布時間:2019-10-21 14:02:25 瀏覽:2822

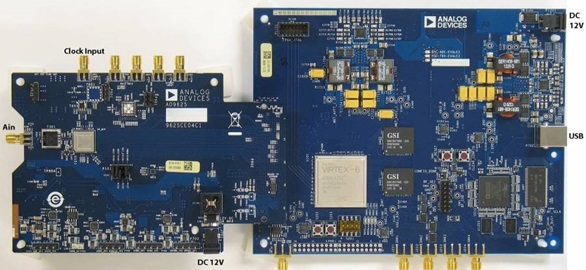

EVAL-AD9625評估板是ADI公司的高速模數轉換器,該評估板提供各種模式和配置所需要的支持電路,采樣速度高達2500 MSPS,是款高采樣率、小尺寸、寬帶和多功能性的寬帶應用評估板,運用在設備接口等軟件,如通信基礎設施、電子測試與測量、航空航天和防務等
EVAL-AD9625評估板交流至12V直流電源,至少擁有2個AC至12 V DC電源,模擬信號源、抗混疊濾波器和SMA電纜,具有多級,差分流水線架構和集成的輸出糾錯邏輯,并且允許對器件進行編程并通過SPI監視其內部寄存器
EVAL-AD9625評估板重要參數
12位、2.5 GSPS無失碼ADC
SFDR = 79 dBc、AIN最高為1 GHz(?1 dBFS,2.5 GSPS)
SFDR = 77 dBc、AIN最高為1.8 GHz(?1 dBFS,2.5 GSPS)
SNR = 57.6 dBFS、AIN最高為1 GHz(?1 dBFS,2.5 GSPS)
SNR = 57 dBFS、AIN最高為1.8 GHz(?1 dBFS,2.5 GSPS)
噪聲頻譜密度 = ?149.5 dBFS/Hz (2.5 GSPS)
差分模擬輸入: 1.2 V p-p
3.2 GHz全功率模擬輸入帶寬
高速6或8通道JESD204B串行輸出
子類1: 6.50 Gbps (2.6 GSPS)
兩個獨立的采用10位NCO的1/8或1/16抽取濾波器
電源電壓: 1.3 V、2.5 V
深圳市立維創展科技是ADI公司的代理經銷商,主要提供數據轉換器、高速DAC、放大器和線性產品、射頻(RF) IC、電源管理產品、基于微機電系統(MEMS)技術的傳感器、其他類型傳感器以及信號處理產品,包括DSP和其他處理器等
詳情了解EVAL-AD9625評估板請點擊:http://www.liaoyuan999.com/product/498.html
