BAL-0003/BALH-0003微波/RF寬帶巴倫 Marki寬帶巴倫現貨
發布時間:2018-06-19 16:15:56 瀏覽:2964

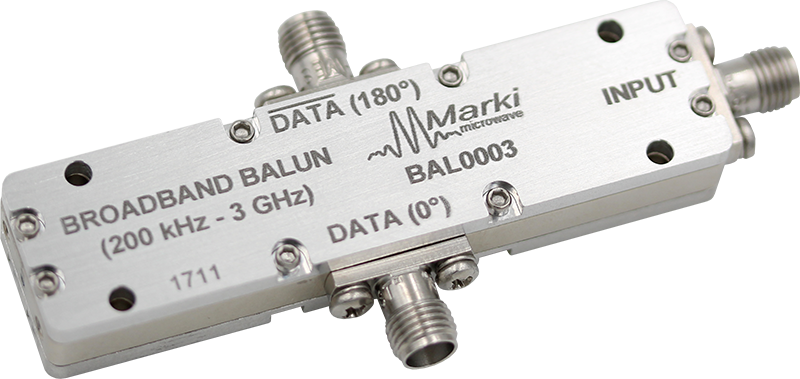

BAL-0003/BALH-0003 RF /微波巴倫(或變壓器)是一種以給定阻抗接收輸入信號并以(可能)不同的輸出阻抗輸出相同信號和信號的反相版本的設備。它們適用于差分信號,集成電路測試以及一般實驗室和實驗用途。平衡 - 不平衡變換器的主要品質因數是幅度(理想情況下整個頻段為0 dB)和相位平衡(理想情況下為0度,意味著整個頻段的180度異相)。我們的BAL-0003,BAL-0006和BAL-0010是儀器級50Ω輸入:50Ω輸出(100Ω差分)巴倫,具有出色的相位和幅度,與kHz頻率匹配。高功率平衡 - 不平衡變換器(BALH-0003,BALH-0006和BALH-0010)可用作1:1或1:2個變壓器(即100Ω或50Ω差分/50Ω或25Ω單端輸出)。這些平衡 - 不平衡變換器在50Ω系統中使用時,插入損耗減少,但輸出端輸出回波損耗增加。它們具有高達10W的更高功率處理能力。
品牌
型號
描述
貨期
庫存
Marki
BAL-0003/BALH-0003
0.0002至3 GHz
現貨
63
電氣規格 - 保證從-55到+ 100°C的規格,在50Ω系統中測量。
參數
頻率范圍
敏
典型
馬克斯
標稱插入損耗(dB)
200 kHz至3GHz
6
標稱相移(度)
180
幅度平衡(dB)
±0.05
±0.5
相位平衡(度)
±1
±5
共模抑制(dB)
35
45
額外插入損耗(dB)1
1
2
隔離度(dB)
8
VSWR(輸入)
1.35
VSWR(輸出)
1.7
上升時間/下降時間2
48
總輸入功率(W)
1
重量(克)
27
