SDRO1140-8XT表面貼裝介質諧振器振蕩器
發布時間:2025-09-04 16:27:34 瀏覽:71
SDRO1140-8XT是一款由Synergy Microwave 生產的表面貼裝型介質諧振器振蕩器(DRO),其核心功能是提供穩定的 11.4 GHz 高頻信號輸出,具有擴展工作溫度范圍、低相位噪聲、小尺寸封裝及環保合規等特點,適用于雷達、通信、測試測量等高頻電子系統。
規格參數
輸出頻率:11.4 GHz
調諧電壓范圍:1 – 10 VDC
偏置電壓/電流:+8 VDC @ 25 mA(最大值)
輸出功率:≥ –6 dBm
調諧靈敏度:1.8 MHz/V(典型值)
相位噪聲:–102 dBc/Hz @ 10 kHz 偏移
封裝形式:表面貼裝(SMT)
相位噪聲性能
提供低相位噪聲輸出,典型值(@25°C):
偏移 10 kHz 時:-102 dBc/Hz
偏移 100 kHz 時:-128 dBc/Hz
偏移 1 MHz 時:-157 dBc/Hz
偏移 10 MHz 時:-165 dBc/Hz
關鍵特性:適應復雜環境與集成需求
溫度范圍
工作溫度:-40°C 至 +85°C,覆蓋極端環境條件。
存儲溫度:-45°C 至 +90°C,確保長期存儲可靠性。

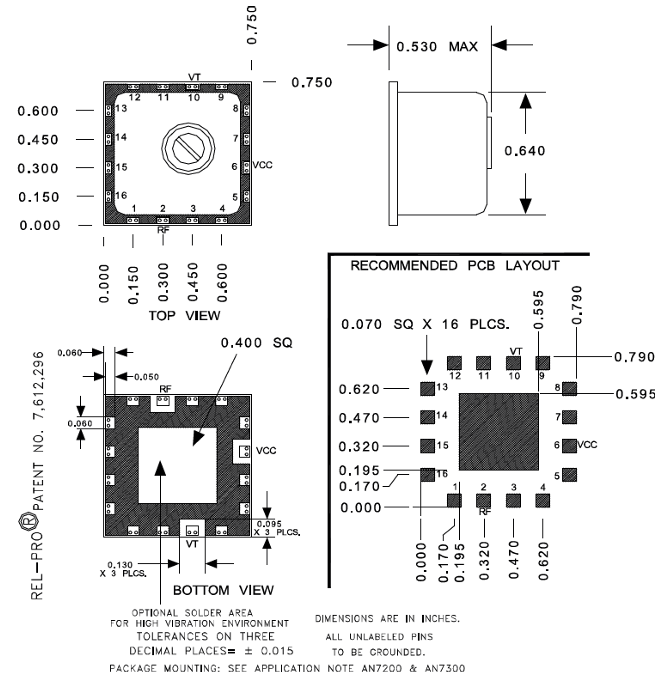

小尺寸表面貼裝設計
采用緊湊型封裝,便于集成到空間受限的電路板中,適應現代電子設備小型化趨勢。
環保合規
符合 RoHS 標準(無鉛化),滿足全球環保法規要求。
應用場景:高頻電子系統的核心組件
雷達系統:為雷達發射機提供穩定的高頻信號,支持目標檢測與跟蹤。
衛星通信:在上行鏈路/下行鏈路中生成精確載波,確保數據傳輸可靠性。
測試測量設備:作為信號源或本地振蕩器,用于頻譜分析儀、網絡分析儀等設備的校準與測試。
點對點通信:在微波鏈路中提供穩定頻率參考,支持高速數據傳輸。
深圳市立維創展科技是Synergy的經銷商,主要提供Synergy微波壓控振蕩器、晶體振蕩器、鎖相振蕩器、鎖相環頻率合成器、混頻器等產品,產品位于美國北部的直接通道,快速響應中國客戶的需求。歡迎咨詢。
