?3A412巴倫變壓器50?至12.5?
發布時間:2025-09-03 16:33:27 瀏覽:48
3A412為TTM Technologies(原Anaren)推出的表面貼裝(SMT)180° 平衡-不平衡變壓器,專為推挽式放大器設計,采用易于使用的表面貼裝封裝,適用于AMPS和GSM。3A412表面貼裝平衡-不平衡轉換器是大批量制造的理想選擇,比傳統平衡-不穩定轉換器更可靠、更可重復。3A412S的不平衡端口阻抗為50?平衡端口阻抗為12.5?地面25?產出之間的平衡。優化了推挽放大器功率晶體管的匹配,這些晶體管具有低阻抗水平。輸出端口的振幅相等(-3dB),相位差為180度。
電氣規格
頻率范圍:0.8 GHz – 1.0 GHz
功率:連續波 250 W
阻抗變換:50 Ω(不平衡端口)→ 12.5 Ω(平衡端口)
插入損耗:0.48 dB(典型值)
幅度平衡:±0.4 dB
相位平衡:180° ± 5°
回波損耗:15 dB(不平衡端口)

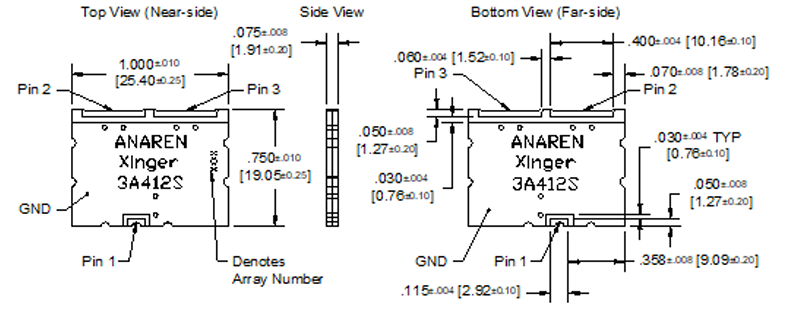

機械與封裝信息
尺寸:約 0.75 × 1.0 英寸(19.1 mm × 25.4 mm)的低剖面表貼封裝
供貨形式:卷帶封裝(Tape & Reel),適合大批量 SMT 生產
TTM/Anaren Xinger產品線對比
TTM Technologies(原Anaren)的Xinger系列巴倫產品具有以下典型特征:
高頻覆蓋:支持17.7GHz-23.6GHz(如BD170240N50100AHF)等毫米波頻段
超小尺寸:采用0404(1010公制)、0805(2012公制)等微型封裝
集成化設計:集成阻抗變換網絡,支持50/100歐姆、50/150歐姆等多元阻抗匹配
性能優勢:典型插入損耗≤1.5dB,回波損耗≥12dB
應用場景
中低頻段功率傳輸:如無線通信基站、射頻功率放大器等。
阻抗匹配網絡:在天線系統、射頻前端模塊中實現 50Ω 至 12.5Ω 的阻抗轉換。
平衡-不平衡轉換:將差分信號轉換為單端信號,或反之,適用于混合信號電路設計。
深圳市立維創展科技是Anaren品牌的經銷商,主要提供貼片混合耦合器、巴倫變壓器、延遲線、定向耦合器、Doherty合路器、功分器、微蜂窩型耦合器、 RF Crossovers產品,產品原裝庫存,極具價格優勢,歡迎咨詢。
