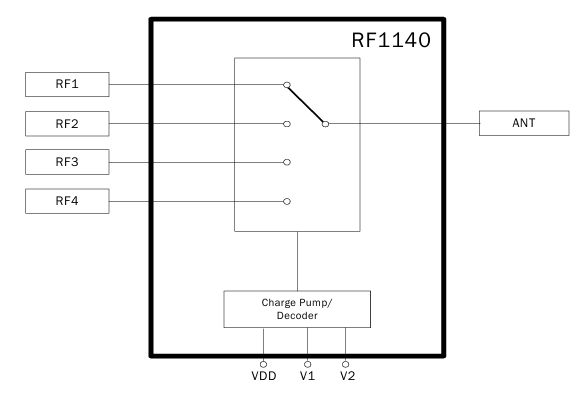

RF1140DS是一種單極四擲（SP4T）開關，專為需要極低插入損耗和高功率處理能力的通用開關應用而設計。RF1140DS非常適合需要高性能開關和極低直流功耗的電池供電應用。RF1140具有低插入損耗、低控制電壓、高線性和非常好的諧波特性。此外，RF1140DS集成了解碼邏輯，只允許開關控制所需的兩條控制線。該部件基于RFMD的GaAs pHEMT，采用非常緊湊的3.0mmx3.0mmx0.55mm、16針、無引線QFN封裝。當設備端口外部沒有施加直流電時，射頻路徑上不需要隔直電容器。

技術參數

頻率范圍：450 MHz 至 2.5 GHz。

插入損耗：

l 蜂窩頻段：0.3 dB（典型值）。

l PCS 頻段：0.5 dB（典型值）。

隔離度：

l 蜂窩頻段：28 dB（典型值）。

l PCS 頻段：21 dB（典型值）。

功率處理能力：

l 1 dB 壓縮點（P1dB）：38 dBm。

l 最大輸入功率：+38 dBm（0.6 GHz 至 2.5 GHz）。

l 控制電壓：兼容低電壓邏輯，VHIGH = 1.8V。

l 封裝類型：16 引腳 QFN 封裝，尺寸為 3.0 mm x 3.0 mm x 0.55 mm。

特性

低插入損耗：在蜂窩頻段和 PCS 頻段均表現出色。

高隔離度：確保信號路徑之間的良好隔離。

高線性性能：蜂窩頻段 IIP2 為 114 dBm，PCS 頻段 IIP2 為 115 dBm（典型值）。

低功耗：適合電池操作的應用。

集成解碼邏輯：僅需兩條控制線即可實現開關控制。

應用

天線調諧應用

IEEE802.11b/g無線局域網應用

多模GSM/WCDMA手機

CDMA主路徑手機

Qorvo 是由 RFMD（RF Micro Devices）和 TriQuint 半導體公司于 2015 年合并而成。深圳市立維創展科技是QORVO的經銷商，主要提供QORVO功率放大器， IC和裸芯片，立維創展擁有穩定的供應渠道，價格優勢，并大量備有現貨庫存，歡迎咨詢。
