?LTM4640 20VIN,20A降壓直流到直流μ模塊穩壓器
發布時間:2025-06-03 16:34:03 瀏覽:36

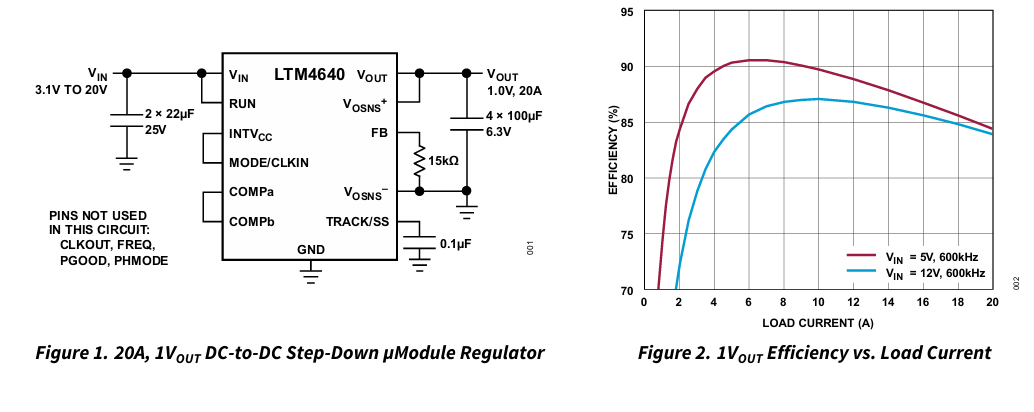

LTM4640 是一款由LINEAR公司生產的高性能、高集成度的20A降壓型 DC-DC μModule?(微模塊)電源調節器。,采用6.25mm×6.25mm×5.07mm的BGA封裝。該封裝包括開關控制器、功率MOSFET、電感器和支持組件。LTM4640的輸入電壓范圍為3.1V至20V,支持由單個外部電阻器設置的0.6V至3.3V的輸出電壓范圍。其高效設計可提供高達20A的連續輸出電流。只需要大容量輸入和輸出電容器。
LTM4640支持可選的不連續導通模式(DCM)操作和輸出電壓跟蹤,用于電源軌排序。其高開關頻率和可控導通時間谷電流模式架構能夠對線路和負載變化做出非常快速的瞬態響應,而不會犧牲穩定性。故障保護功能包括過壓和過熱保護。
LTM4640提供符合RoHS標準的端子表面處理。
特征
<1cm2(單面PCB)或0.5cm2(雙面PCB)的完整解決方案
寬輸入電壓范圍:3.1V至20V
0.6V至3.3V輸出電壓
高達20A直流輸出電流
最大總直流輸出電壓誤差±1.5%
差分遙感放大器
快速瞬態響應
外部頻率同步
多相并聯均流,最高支持4×LTM4640s
電源良好指示燈
過電壓和過熱保護
49-引腳,6.25mm×6.25mm×5.07mm,BGA封裝
引腳與LTM4626、LTM4638和LTM4657兼容
應用
電信、數據通信、網絡和工業設備
醫療診斷設備
數據存儲機架單元和卡
測試和調試系統
LINEAR公司是模擬電路領域歷史悠久的國際品牌,LINEAR電源的μModule芯片式電源模塊產品,廣泛應用于工業與軍工市場。LINEAR于2016年被ADI收購。深圳市立維創展科技是ADI \ Linear 的代理商,以代理分銷庫存現貨ADI \ Linear為產品優勢,可提供當日發貨服務,歡迎咨詢。
