?MN725-0400.0000壓控聲表面波振蕩器

發布時間：2025-05-23 16:40:47 瀏覽：53

MN725-0400.0000是屬于API SAW Oscillators廠家的壓控聲表面波（SAW）振蕩器（VCSO），是頻譜微波MN725系列高性能低噪聲SAW振蕩器的一員，致力于國防軍事應用需求設計。

密封性可伐合金封裝和穩固的復合結構在寬工作溫度范圍內具備低振動靈敏度和性能參數。

MN725-0400.0000具有極強的可重復性和線性調諧范圍，是鎖相應用的理想選擇。

MN725-0400.0000設計根據375 MHz至750 MHz頻率范圍內的基本VCSO。

特征

?低相位噪聲

o 1 kHz時為-109 dBc/Hz

?振動靈敏度低

o每克2 x10-9

?密封科瓦包

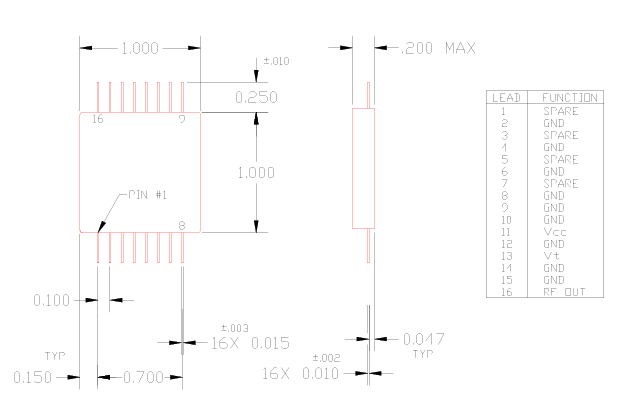

o 1.0英寸x 1.0英寸x.2英寸SMT

?-55°C至85°C的工作范圍

?用于軍事應用的堅固設計

MN725-0400.0000

應用

?鎖相環

?本地振蕩器

?低噪音時鐘

?時鐘恢復

絕對最大額定值

工作溫度：55°C至100°C

儲存溫度：55°C至125°C

電源電壓：13V

調諧電壓：2V至+6V

深圳市立維創展科技有限公司授權代理銷售NEL Frequency Controls產品，主要提供VCXO、TCXO、OCXO、MOCXO和Synthesizer等元件產品，以其絕佳的精度和相噪特性，倍受全球高端客戶認可，目前廣泛應用于航天航空、衛星通信、遙感遙測等場合。歡迎咨詢。

Parameter	Minimum	Typical	Maximum	Units	Notes
Center Frequency Range		400		MHz	Other frequencies available (375 MHz to 750 MHz)
Tuning Range		700		ppm	Vtune = 0.0V to 5.0V
Kvco		140		ppm/V
Tuning Linearity	-5		5	%	Deviation from best linear fit
Output Power	8.0	10.0	12.0	dBm	-55°C to 85°C
Harmonic Spurious			-30	dBc
Non-harmonic Spurious			-60	dBc
SSB Phase Noise				dBc/Hz
	Δf = 1 kHz	-109		dBc/Hz
	Δf = 10 kHz	-132		dBc/Hz
	Δf = 100 kHz	-152		dBc/Hz
	Δf = 1 MHz	-160		dBc/Hz
	Δf = 10 MHz	-160		dBc/Hz
Vcc	7.6	8	8.4	Volts	Consult Factory for other available Vcc
Icc		90	120	mA
Operating Temperature	-55		85	°C	Case temperature
