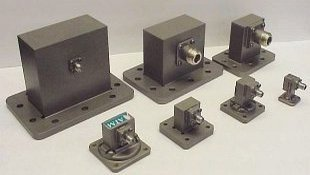

?標準全頻段直角適配器波導至同軸（SMA，Type-K和2.4mm）

發布時間：2025-05-22 16:41:47 瀏覽：570

在微波與毫米波系統中，波導至同軸轉換器是實現不同傳輸線間高效信號過渡的關鍵組件。標準全頻段直角適配器波導至同軸（SMA、Type-K和2.4mm）是一種用于將波導信號轉換為同軸信號的射頻連接器件，廣泛應用于通信、雷達、測試儀器等領域。

接口類型

SMA接口

l 頻率范圍：通常適用于18GHz以下，但通過優化設計（如過渡圓孔抑制高次模）可擴展至26.7GHz以上。

l 優勢：成本低、標準化程度高，適合大規模生產。

l 局限：高頻段需嚴格設計以避免高次模干擾。

Type-K接口

l 頻率范圍：覆蓋至40GHz，適用于毫米波應用。

l 優勢：高頻性能穩定，插損低。

l 局限：價格昂貴，多用于高端儀器或軍用領域。

2.4mm接口

l 頻率范圍：可達50GHz，滿足毫米波極限需求。

l 優勢：超寬頻帶、高精度，適合5G/6G研發及太赫茲研究。

l 局限：機械強度較低，需謹慎處理連接可靠性。

應用場景

l 雷達系統：在相控陣雷達中，適配器用于連接波導饋電網絡與同軸電纜，實現信號的高效傳輸與相位匹配。

l 衛星通信：衛星地面站中，適配器用于波導天線與同軸接收/發射模塊的連接，保障信號穩定傳輸。

l 測試與測量：在矢量網絡分析儀、頻譜分析儀等測試設備中，適配器作為信號傳輸的關鍵組件，確保測試精度。

l 5G及毫米波通信：適用于5G基站、毫米波通信設備的波導-同軸轉換，支持高頻段信號的高效傳輸。

深圳市立維創展科技有限公司授權代理ATM microwave，為中國客戶提供技術支持，歡迎咨詢。

ATM microwave

WG Size	Freq. (GHz)	Model No.	Coax Connector	VSWR (Max.)	Power CW (Watts)	Peak Power (kW)	I.L. (Max.)
WR650	1.12 - 1.70	650-251A-2	SMA-(f)	1.25	50	3	0.12
WR430	1.70 - 2.60	430-251A-2	SMA-(f)	1.25	50	3	0.13
WR340	2.20 - 3.30	340-251A-2	SMA-(f)	1.25	50	3	0.14
WR284	2.60 - 3.95	284-251A-6	SMA-(f)	1.25	50	3	0.15
WR229	3.30 - 4.90	229-251B-2	SMA-(f)	1.25	50	3	0.16
WR187	3.95 - 5.85	187-251A-6	SMA-(f)	1.25	50	3	0.17
WR159	4.90 - 7.05	159-251B-2	SMA-(f)	1.25	50	3	0.18
WR137	5.85 - 8.20	137-251B-2	SMA-(f)	1.25	50	3	0.20
WR112	7.05 - 10.0	112-251B-6	SMA-(f)	1.25	50	3	0.21
WR102	7.00 - 11.0	102-251A-6	SMA-(f)	1.25	50	3	0.22
WR90	8.20 - 12.4	90-251A-6	SMA-(f)	1.25	50	3	0.23
WR75	10.0 - 15.0	75-251A-6	SMA-(f)	1.25	50	3	0.25
WR62	12.4 - 18.0	62-251A-6	SMA-(f)	1.25	50	3	0.27
WR51	15.0 - 22.0	51-251B-6	SMA-(f)	1.25	50	3	0.29
WR51	15.0 - 22.0	51-252.4A-6	2.4mm-(f)	1.35	-	-	-
WR42	18.0 - 26.5	42-25KA-6	Type K-(f)	1.25	50	3	0.50
WR42	18.0 - 26.5	42-251ZA-6	SMA-(f)	1.25	50	3	0.50
WR34	22.0 - 33.0	34-25KB-6	Type-K (f)	1.25	10	3	0.35
WR34	22.0 - 33.0	34-252.4A-6	2.4mm-(f)	1.35	-	-	-
WR28	26.5 - 40.0	28-25KZA-6	Type-K (f)	1.25	10	3	0.39
WR28	26.5 - 40.0	28-252.4A-6	2.4mm-(f)	1.35	-	-	-
WR22	33.0 - 40.0	22-25KA-6	Type-K (f)	1.35	10	3	0.41
WR22	33.0 - 50.0	22-252.4A-6	2.4mm-(f)	1.35	10	3	0.41
WR19	40.0 - 60.0	19-252.4A-6	2.4mm-(f)	1.35	-	-	-
