?MQC100 系列AC-DC ITE電源模塊ARCH
發布時間：2025-05-19 16:25:44 瀏覽：96

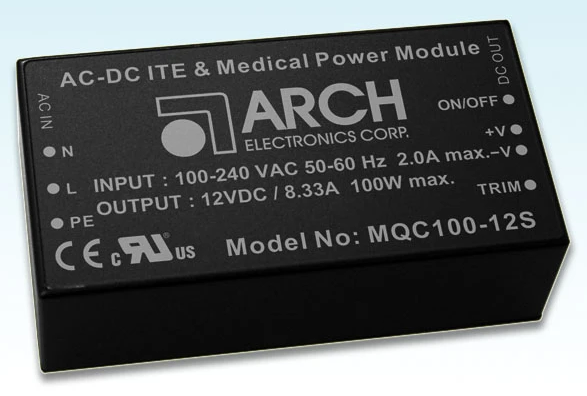

MQC100系列電源模塊是一款由Arch Electronics生產的100W AC-DC電源模塊，專為工業、醫療及高可靠性應用場景設計的AC/DC電源模塊，MQC100系列電源模塊采用先進的數字控制技術和高效的功率轉換拓?fù)浣Y(jié)構，具有高功率密度、高可靠性和智能化管理等特點。
技術參數
輸入電壓范圍：90–264VAC，適用于全球通用的VAC壓范圍。
輸入頻率：47-63Hz。
輸出電壓：提供12V、24V和48V等多種輸出電壓選項。
輸出功率：最大輸出功率為100W。
效率：最高可達93.5%，具有較高的能量轉換效率。
絕緣等級：輸出與輸入之間具有2MOPP絕緣，絕緣電壓為4000VAC。
保護功能：具備過功率保護、過電壓保護、過溫保護和短路保護，保護級別包括連續自動恢復和瞬時高電流鎖定。
工作溫度范圍：-30℃至+70℃。
存儲溫度范圍：-30℃至+85℃。
濕度：95% RH。
MTBF：平均無故障時間超過250,000小時。
尺寸： 4.3“ x 2.3” x 1.38“
主要特點
可安裝PCB的開關電源模塊
4000交流輸入到輸出2MOPP絕緣
自由空氣對流冷卻
效率高達93.5%
P.F.C.功能>0.9
<0.5W空載輸入功率
保護：過載/過壓/過溫/短路
I類（帶PE）和II類（無PE）配置的電磁干擾
考慮適當?shù)南到y(tǒng)因素，適合高爐應用
UL/IEC/EN 60601 3.1版和UL/IEC/EN 60950 AM2安全認證
應用場景
醫療設備：適用于醫療級設備，符合UL/IEC/EN 60601-3.1等醫療安全標準。
工業自動化：可用于工業控制設備，提供穩定的電源供應。
通信設備：適用于需要高可靠性和寬輸入電壓范圍的通信系統。
其他電子設備：如測試儀器、LED照明等，適合需要高效率和高可靠性的應用場景。
深圳市立維創展科技授權代理ARCH電源模塊產品，提供高效率，高品質與小尺寸特性的產品滿足市場趨勢和需求，并提供技術支持服務，歡迎咨詢。
型號 | MQC100-12S | MQC100-24S | MQC100-48S |
最大輸出功率（W） | 100 W |
|
|
輸入 |
|
|
|
電壓 | 90-264 VAC |
|
|
頻率（Hz） | 47-63 Hz |
|
|
滿載電流 | 最大< 2.0 安（115 VVAC）/最大< 1.0 安（230 VVAC） |
|
|
浪涌電流（<2毫秒） | 最大< 45 安（115 VVAC）/最大< 90 安（230 VVAC） |
|
|
漏電流 | 最大< 0.1毫安/264 VVAC（接觸電流） |
|
|
功率因數 | 滿載時功率因數>0.9 |
|
|
輸出 |
|
|
|
VAC壓 | 12V | 24V | 48V |
電壓精度 | ±2% |
|
|
最大電流（安） | 8.33 | 4.2 | 2.1 |
線性調整率 | ±1% |
|
|
負載調整率（0-100%） | ±1% |
|
|
最小負載 | 0% |
|
|
最大電容性負載 | 6000μF | 2000μF | 330μF |
紋波與噪聲（最大） | 1% 輸出電壓 |
|
|
效率（230VVAC） | 92.5% | 93% | 93.5% |
保持時間（115 VAC） | 最小10 毫秒 |
|
|
保護 |
|
|
|
過功率保護 | 自動恢復，打嗝模式 |
|
|
過電壓保護 | 自動恢復 |
|
|
過溫保護 | 自動恢復 |
|
|
短路保護 | 保護級別1（標稱）：連續，自動恢復
保護級別2（瞬態大電流）：鎖存 |
|
|
隔離 |
|
|
|
輸入-輸出 | 4000VAC或5656VVAC |
|
|
輸入-保護地 | 2000VAC或2828VVAC |
|
|
輸出-保護地 | 1500VAC或2121VVAC |
|
|
環境 |
|
|
|
工作溫度 | -30°C至+70°C（帶降額） |
|
|
存儲溫度 | -30°C至+85°C |
|
|
溫度系數 | ±0.05%/°C |
|
|
運行海拔 | 5000米 |
|
|
濕度 | 95% 相對濕度 |
|
|
平均無故障時間 | 在25°C下>250,000 小時（MIL-HDBK-217F，通知1） |
|
|
大氣壓力 | 56 千帕至106 千帕 |
|
|
振動 | IEC60068-2-6（10~500Hz，2G 10分鐘/1周期，沿X、Y、Z軸各60分鐘） |
|
|
沖擊 | IEC60068-2-27 |
|
|
