?電機控制系統是如何與Leadway電源模塊連接的?
發布時間：2025-04-25 16:31:30 瀏覽：156
在電機控制系統中，Leadway電源模塊的連接需結合其電源輸出特性與電機驅動需求，重點在于實現供電系統匹配、信號協同及安全接地。
一、電源模塊與電機驅動的供電系統匹配
電壓與電流適配
Leadway電源模塊需根據電機驅動器的額定電壓（如24V DC或48V DC）選擇對應型號，例如其DCM-T/3-W5-C模塊兼容2.75V~5.5V輸入、0.6V~3.3V輸出，適用于低電壓驅動場景；而DCM-T/12-W12-C模塊兼容4.5V~16V輸入、0.6V~5.5V輸出，能覆蓋更高功率需求。需確保電源模塊輸出電壓與驅動器工作電壓一致，避免過壓或欠壓導致的設備損壞。
功率冗余設計
需計算電機驅動器的峰值電流（如伺服驅動器瞬時電流能夠達到額定電流的3倍），選擇Leadway電源模塊時需留出30%~50%的功率余量。例如，驅動器額定電流為10A時，應選用輸出電流≥15A的電源模塊，以適應負載突變或啟動沖擊。
二、信號協同與控制邏輯
使能信號與PWM調速接口
使能控制：電源模塊的輸出使能端（EN）需與電機驅動器的使能信號（如L298N模塊的ENA/ENB引腳）連接，通過MCU的GPIO口控制電源啟停，實現低功耗管理。
PWM調速：若驅動器兼容PWM調速（如L298N通過PWM信號接入ENA/ENB），電源模塊需提供穩定的5V邏輯電平，并且通過光耦隔離器（如PC817）實現信號隔離，避免電機噪聲干擾控制電路。
保護信號聯動
Leadway電源模塊的過流保護（OCP）或過溫保護（OTP）信號可接入電機驅動器的故障輸入端（如FAULT引腳），實現故障聯鎖。例如，當電源模塊因過載觸發OCP時，驅動器立即停止輸出，防止電機短路。
三、接地與電磁兼容設計
星形接地與單點接地
電源模塊接地：Leadway電源模塊的GND端需與電機驅動器的電源地（PGND）共地，采用星形接地布局，將數字地（DGND）、模擬地（AGND）和功率地（PGND）在電源入口處單點連接，避免地環路干擾。
信號線屏蔽層接地：編碼器反饋信號（如A/B/Z相信號）的屏蔽層需在驅動器端單端接地，長度不超過λ/20（λ為信號最高頻率的波長），以減少輻射干擾。

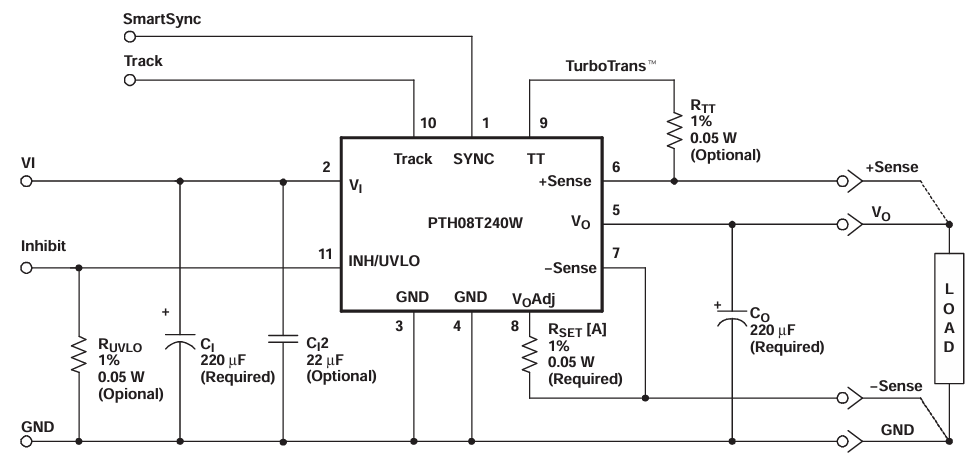

濾波與去耦設計
輸入端濾波：在Leadway電源模塊的輸入端并聯X電容（0.1μF~1μF）和共模電感（1mH~10mH），抑制電網中的差模和共模噪聲。
輸出端去耦：在電源模塊輸出端與電機驅動器之間，靠近驅動器電源引腳處放置0.1μF陶瓷電容和10μF鉭電容，形成π型濾波網絡，降低電源紋波至50mV以下。
四、安全與冗余設計
熔斷器與斷路器配置
在Leadway電源模塊的輸出端串聯熔斷器（如32V/15A快熔型），熔斷時間-電流特性需與電機驅動器的過載曲線匹配，確保在2倍額定電流下10秒內熔斷。
冗余供電方案
對于關鍵設備，可采用雙Leadway電源模塊并聯供電，通過二極管ORing電路（如MBR20100CT肖特基二極管）實現自動切換，主電源故障時備用電源無縫接入，切換時間<10ms。
深圳市立維創展科技有限公司擁有20年電子元器件技術積累，專業的產品研發和品質團隊，造就Leadway電源模塊產品。以技術創新為核心，做最適合市場需求的產品規格。產品對標美系、日系，實現pin &pin替換如需要任何技術支持，或產品咨詢，歡迎咨詢。
