?CHA2362-98F低噪聲單片放大器
發布時間:2024-12-20 17:26:14 瀏覽:467

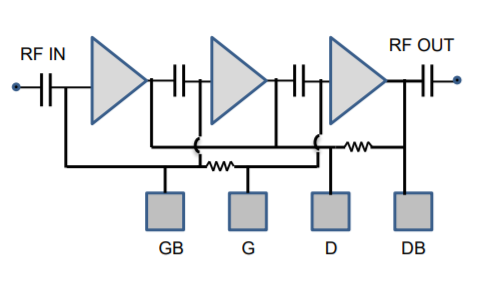

CHA2362-98F是款寬帶單片低噪聲單片放大器,集成化3個放大級,能夠產生22dB增益值,相位噪聲為2dB。
CHA2362-98F致力于從國防軍事到商業服務通訊系統的普遍應用需求設計。
CHA2362-98F選用pHEMT工藝技術,柵極尺寸為0.1μm,根據基板上的通孔、空氣橋和電子束柵極光刻。
CHA2362-98F以芯片形式提供。
主要特征
工作頻率:26-40GHz
22dB線性增益值
2dB相位噪聲
1dB增益值時輸出功率為9dBm
壓縮
21dBm OlP3
直流電偏置電壓:Vd=4伏@Id=65mA
封裝尺寸3x1.68x0.07mm
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – LNA
Reference | RF Bandwidth (GHz) | Bias | Case | Bias | Gain | Gain Flatness | Noise Figure | P-1dB OUT | |
min | max | ||||||||
CHA2362-98F | 26 | 40 | 65 | Die | 4 | 22 | - | 2 | 9 |
