?CHA8710-QDB X波段高功率放大器
發布時間:2024-11-18 17:01:13 瀏覽:516
CHA8710-QDB是款頻率在8.5至10.5GHz之間的兩級高功率放大器,一般具備25W的飽和輸出功率和41%的功率附加效率。CHA8710-QDB專門為從國防科技到商務通信和機載雷達的普遍使用需求設計。CHA8710-QDB選用穩固的GaN-HEMT工藝技術,根據基板上的盲孔、空氣橋和電子束柵極光刻技術。
主要特征
■工作頻段:8.5-10.5GHz
■高輸出功率:25W
■高PAE:41%
■線性增益值:29.5dB
■直流電偏置電壓:Vd=30V@Idq=0.75A

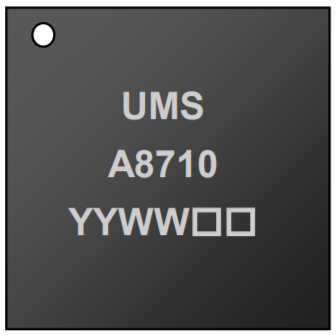

■ 46 Leads QFN 7x7
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – HPA
Reference | RF Bandwidth (GHz) | Gain | IP3 | P-1dB OUT | Sat. Output Power | PAE | Bias | Case | Bias | ||
min | max | ||||||||||
CHA8710-QDB | 8.5 | 10.5 | 29.5 | - | - | 44 | 41 @ Psat | 750 | QFN | 30 | |
