CHA8618-99F C,X,Ku,K波段高功率放大器
發布時間:2024-11-12 17:08:32 瀏覽:408

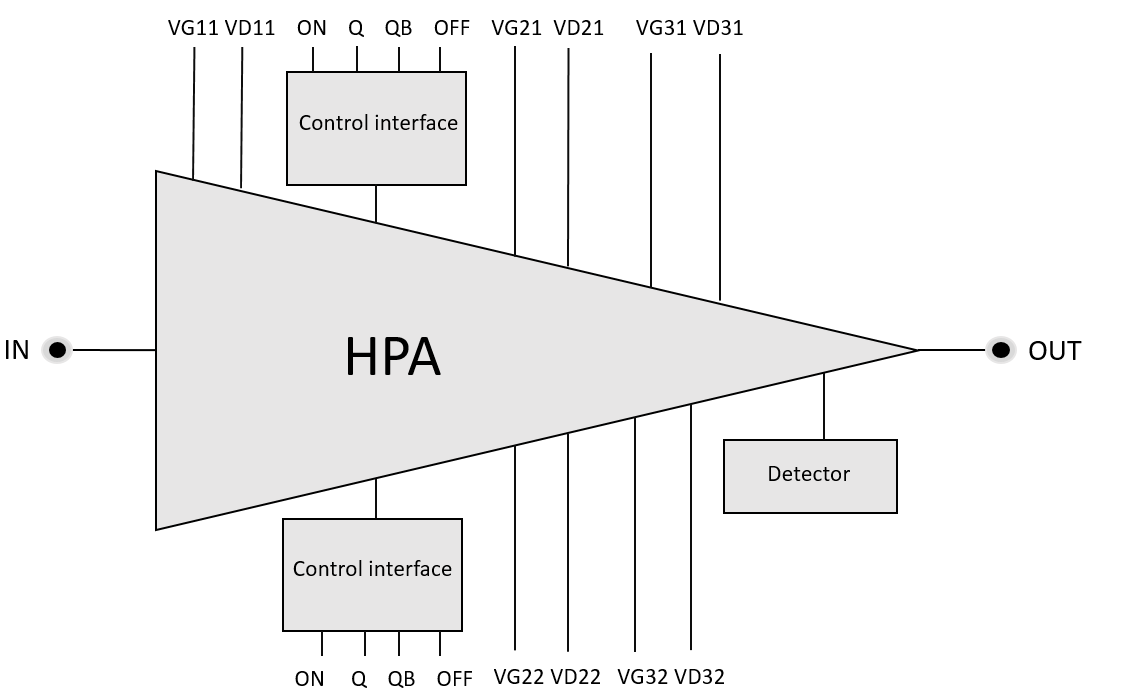

CHA8618-99F是UMS的頻段6 18GHz的單片GaN高功率放大器,具備適用于迅速轉換的控制接口。CHA8618-99F具備42.5 dBm的輸出功率。CHA8618-99F具備33dB的小信號增益值。電源總開關為20V/1.2A(靜態電流)。CHA8618-99F致力于廣泛應用需求設計,適用于軍事系統,如電子戰和測試設備。CHA8618-99F選用穩固的GaN HEMT技術生產制造,可以作為裸片使用。
主要特征
寬帶性能:6-18GHz
線性增益值=33dB
輸入功率為+23dBm時,Pout=42.5dBm
Id關聯電流=3.6A
直流電偏置電壓:Vd=20V@ldq=1.2A
3.6x5.6mm2
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – HPA
Reference | RF Bandwidth (GHz) | Gain | IP3 | P-1dB OUT | Sat. Output Power | PAE | Bias | Case | Bias | |
min | max | |||||||||
CHA8618-99F | 6 | 18 | 33 | - | 42.5 | - | 26 @ Psat | 1200 | Die | 20 |
