CHA6354-QQA三級單片GaN高功率放大器UMS

發布時間：2024-10-14 09:15:54     瀏覽：476

　　CHA6354-QQA是一款專為高頻應用設計的三級單片GaN高功率放大器，由UMS公司生產。該放大器在27.5至30GHz的頻段內提供高達4W的輸出功率，并配備了一個輸出端的單刀雙擲(SPDT)開關。

　　CHA6354-QQA采用穩健的GaN-on-SiC HEMT技術制造，輸入和輸出內部匹配至50 Ohms，并集成ESD射頻保護，確保在高功率和高頻率環境下的穩定性和可靠性。此外，它采用符合RoHS標準的SMD封裝，適合環保和工業應用。該放大器特別適合SatCom上行鏈路和5G通信應用，提供高線性度和低功耗，滿足現代通信系統對高性能和高效率的需求。

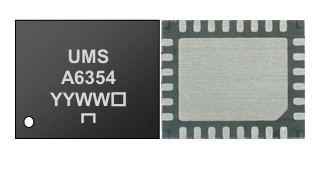

CHA6354-QQA三級單片GaN高功率放大器UMS

　　主要特點：

　　1. 頻帶性能：覆蓋27.5至30GHz頻段。

　　2. 輸出功率 (Pout)：在輸入功率為15dBm時，輸出功率可達36dBm。

　　3. ACPR：-34dBc @ Pavg = 33dBm (3dB OBO)。

　　4. 直流偏置：工作電壓為25V，電流為120mA。

　　5. 封裝：采用28引腳QFN 5x4封裝。

　　6. MSL3：符合無線通信環境需求。

　　電氣特性(TCase = +25°C, Vd = +25V)：

　　1. 頻率范圍: 27.5 - 30 GHz。

　　2. 線性增益: 27 dB(典型值)。

　　3. 飽和輸出功率 (Psat): 36 dBm。

　　4. 功率添加效率 (PAE): 17%。

　　5. ACPR: 在35dBm輸出功率和8PSK調制情況下為-28 dBc (BW = 30MHz)。

　　6. 輸入返回損耗 (S11): -9 dB。

　　7. 輸出返回損耗 (S22): -15 dB。

　　8. 開關隔離度(Sw Iso)：40 dB。

深圳市立維創展科技有限公司授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。
