DS875A—具有調幅調幅端口的直接數字頻率合成器
發布時間：2018-09-12 11:12:48 瀏覽：1882
|
品牌
|
型號
|
貨期
|
庫存
|
|
EUVIS
|
DS875A
|
1周
|
23
|
|
如若您需要購買DS875A，請點擊右側客服聯系我們！！！
|
關鍵特征
集成FM，PM和AM功能在一個芯片中適用于直接極性調制或QAM應用
24位頻率調諧字
與頻率/幅度字輸入同步的8位相位調制輸入
與頻率/相位字輸入同步的8位調幅輸入
12位ROM相位地址解析
具有11位線性的片上DAC
時鐘速率高達2.5 GHz
模擬輸出可在正常保持格式和歸零格式之間選擇。
正弦波產生高達1.2 GHz的第一奈奎斯特波段正常保持模式或3.7 GHz的第三奈奎斯特頻段返回到零模式。
在2.5 GHz時鐘速率下寬帶最差SFDR＞50 dBC（DC到1.2-GHz第一奈奎斯特帶寬）
50個后端的互補模擬波形輸出
同步芯片/N同步多芯片應用
SCOCOP提供數據加載和同步選通信號的參考。
LVTTL/CMOS頻率字和相位調制字?jǐn)?shù)字輸入
異步復位（RST）PIN啟動由相位位輸入設置的啟動相位狀態
·選通輸入（STRBUP/N）以更新DAC輸出的頻率字、相位字和幅度字
●寬數據加載窗口允許由存儲器、微控制器、FPGA或DSP芯片控制DS875A，以便最快地更新頻率字和/或相位字，最快可達8個時鐘周期，而不會在頻率或相位轉換期間發生時鐘滑移或故障
3.9瓦的功耗與單-5V電源
64引腳QFN封裝
描述

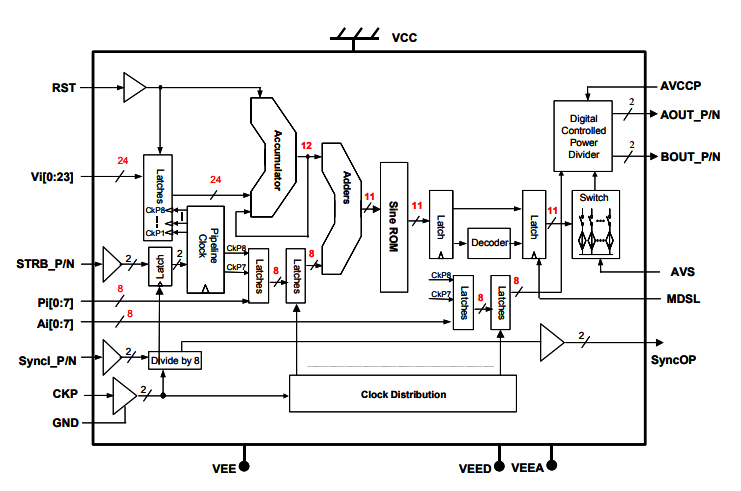

DS875A是一種高速直接數字合成器（DDS），具有相位調制和幅度調制輸入端口，設計用于直接極性調制或QAM應用。它具有24位的頻率調諧分辨率，8位的相位調制輸入和8位的幅度調制輸入。內部ROM具有12位的相位分辨率，內部DAC具有11位的幅度分辨率。DAC的模擬輸出可以在正常保持模式（對于第一奈奎斯特頻帶）和返回到零模式（對于第一、第二和第三奈奎斯特頻帶）操作之間進行選擇。正弦波可以用DAC的正常保持模式產生接近1.2GHz(以2.5GHz時鐘速率)的第一奈奎斯特頻帶，或者用DAC的歸零模式產生大約3.7GHz的第三奈奎斯特頻帶。初始相位可以重置到由相位比特輸入決定的任何程度，以開始。該芯片有一對互補模擬輸出50Ω后端。DAC模擬輸出由8位數字輸入數字控制到256級。輸出波形的頻率可以由24個頻率控制位Vi [0:23 ]來控制。輸出波形的相位可以由8位PI[0:7]相位調制輸入調制，并且模擬輸出可以由8位AI [0:7]調制。調幅輸入。該DS875 A接受單端時鐘輸入，并具有50 -片上芯片后端接地。頻率字、相位字和振幅字輸入都接受LVTTL/CMOS輸入電平。差分同步輸入SyncI_P/N為多個芯片應用提供同步，并且以相同相位的同步輸出啟動每個芯片，SyncOP準備接受頻率字、相位字、振幅字和選通輸入。同步選通輸入由內部產生的分頻8時鐘鎖存，這些時鐘也被發送到輸出引腳同步碼。同步器。可以用作基準，將頻率字、相位字、振幅字和選通信號輸入定時對準同步到內部除以8時鐘，以便正確鎖存所有輸入。復位是異步的，以最小化模擬輸出的時鐘延遲的有效性。對內部定時進行了優化，以避免在頻率字和/或相位、振幅字轉換期間或復位之后的時鐘滑動。DAC的模擬輸出可以在正常保持模式（對于第一奈奎斯特頻帶）或歸零模式（對于第一、第二和第三奈奎斯特頻帶）操作之間選擇。結合可選擇濾波器，可以產生從DC到第三奈奎斯特頻帶的超寬帶信號。只有一個5V電源是必需的。
