EC2SBW-24S15隔離式DC-DC轉換器CINCON
發布時間:2024-08-02 08:45:51 瀏覽:5975

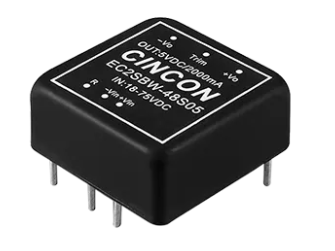

EC2SBW-24S15隔離式DC-DC轉換器是CINCON公司生產的一款高性能電源轉換設備,屬于EC2SBW系列。EC2SBW系列是CINCON公司的一款10W隔離式DC-DC轉換器,具有高達86%效率、9-36 VDC輸入電壓范圍和15 VDC穩定輸出。其1英寸x1英寸x0.4英寸緊湊的屏蔽金屬外殼設計、多種保護功能(如欠壓、遠程開關功能和短路保護)以及符合國際安全標準,使其適用于需要高效穩定電源的多種應用場景。
EC2SBW系列型號及參數如下:
MODEL NUMBER | INPUT VOLTAGE | OUTPUT VOLTAGE | OUTPUT CURRENT | INPUT CURRENT | % EFF | CAPACITOR LOAD MAX. | ||
MIN | MAX. | NO LOAD | FULL LOAD | |||||
EC2SBW-24S33 | 9-36 VDC | 3.3 VDC | 0 mA | 2500 mA | 5 mA | 425 mA | 81 | 3300uF |
EC2SBW-24S05 | 9-36 VDC | 5VDC | 0 mA | 2000 mA | 5 mA | 496 mA | 84 | 2200uF |
EC2SBW-24S12 | 9-36 VDC | 12 VDC | 0 mA | 835 mA | 10 mA | 486 mA | 86 | 1000uF |
EC2SBW-24S15 | 9-36 VDC | 15VDC | 0 mA | 666 mA | 10 mA | 486 mA | 86 | 680uF |
EC2SBW-24D05 | 9-36 VDC | ±5VDC | 0 mA | ±1000 mA | 10 mA | 496 mA | 84 | 1200uF |
EC2SBW-24D12 | 9-36 VDC | ±12 VDC | 0 mA | ±416 mA | 10 mA | 486 mA | 86 | 470uF |
EC2SBW-24D15 | 9-36 VDC | ±15 VDC | 0 mA | ±333 mA | 10 mA | 486 mA | 86 | 330uF |
EC2SBW-48S33 | 18-75 VDC | 3.3 VDC | 0 mA | 2500 mA | 5 mA | 210 mA | 82 | 3300uF |
EC2SBW-48S05 | 18-75 VDC | 5VDC | 0 mA | 2000 mA | 5 mA | 248 mA | 84 | 2200uF |
EC2SBW-48S12 | 18-75 VDC | 12 VDC | 0 mA | 835 mA | 5 mA | 243 mA | 86 | 1000uF |
EC2SBW-48S15 | 18-75 VDC | 15VDC | 0 mA | 666 mA | 5 mA | 243 mA | 86 | 680uF |
EC2SBW-48D05 | 18-75 VDC | ±5VDC | 0 mA | ±1000 mA | 5 mA | 248 mA | 84 | 1200uF |
EC2SBW-48D12 | 18-75 VDC | ±12 VDC | 0 mA | ±416 mA | 8 mA | 243 mA | 86 | 470uF |
EC2SBW-48D15 | 18-75 VDC | ±15 VDC | 0 mA | ±333 mA | 8 mA | 243 mA | 86 | 330uF |
