SDRO1134-7介電諧振器振蕩器Synergy

發布時間：2024-08-01 08:59:01 瀏覽：5788

　　SDRO1134-7是一款由Synergy封裝的表面貼裝介電諧振器振蕩器(DRO)，其工作頻率為11.340 GHz。該產品以其優異的相位噪聲性能、小尺寸表面貼裝設計和符合無鉛RoHS標準而著稱。

SDRO1134-7介電諧振器振蕩器Synergy

　　功能特點

　　相位噪聲性能優異：在10 kHz偏移時，相位噪聲達到-107 dBc/Hz，100 kHz偏移時為-126 dBc/Hz，1 MHz偏移時為-146 dBc/Hz。

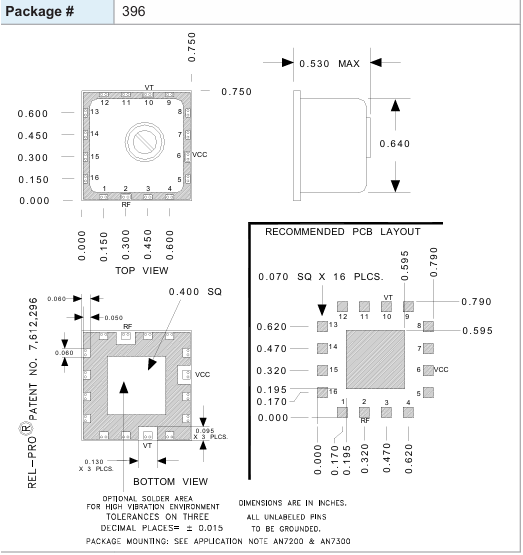

　　小尺寸表面貼裝：適合緊湊的電路設計需求。

　　符合無鉛RoHS標準：環保設計，符合現代電子產品的環保要求。

　　規格參數

SPECIFICATIONS
Frequency		11.340 GHz
Tuning Voltage		1-12 VDC
Bias Voltage		+7 VDC@25 mA(Max.)
Output Power		0 dBm(Min.)
Tuning Sensitivity		0.35 MHz/V(Typ.)
Thermal Drift		2 ppm/℃(Typ.)
Output Impedance		50 Ohms (Nom.)
Harmonic Suppression		30 dBc(Typ-)
Frequency Pulling		1.2 MHz(Typ.@1.75:1VSWR)
Frequency Pushing		1.6 MHzV(Typ.)
Tuning Port Capacitance		35 pF (Typ.)
Modulation Bandwidth		>20 MHz
Phase Noise
Jitter		76 fs (@1 kHz to 30 MHz)(Typ.)
Operating Temperature Range		-15 to+75℃

Absolute Maximum Ratings
Storage Temp.Range	30 to +85℃
Bias Voltage	+7.5V
Tuning Voltage	+16V
DC Voltage Applied to RF Out	±25V

　　典型應用：適用于需要高頻振蕩源的高精度通信和信號處理應用，以及需要小尺寸和低相位噪聲特性的系統。

深圳市立維創展科技是Synergy的經銷商，主要提供Synergy微波壓控振蕩器、晶體振蕩器、鎖相振蕩器、鎖相環頻率合成器、混頻器等產品，產品位于美國北部的直接通道，快速響應中國客戶的需求。歡迎咨詢。
