DCM3414B50M06A8T05 DC-DC電源模塊VICOR
發布時間：2024-07-29 09:22:38 瀏覽：601
DCM3414B50M06A8T05是一款由VICOR公司生產的DC-DC電源模塊，它是一個隔離、穩壓的DC-DC轉換器，設計用于從不穩壓、寬范圍的輸入電壓產生一個隔離的5.0V
DC輸出。該模塊采用了高頻零電壓開關(ZVS)拓?fù)浣Y(jié)構，這種技術能夠在整個輸入電壓范圍內實現高效率的能量轉換。
特點和優勢：
隔離、穩壓：從不穩壓的寬輸入范圍(16至50 Vdc)產生5.0V隔離輸出。
高效率：采用零電壓開關(ZVS)技術，峰值效率達90.8%。
高功率：連續輸出180瓦，最大電流36安培。

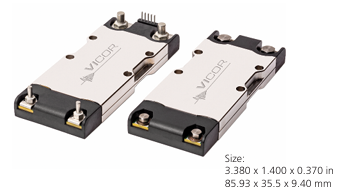

緊湊設計：高功率密度103 W/in3，尺寸為85.93mm x 35.5mm x 9.40mm。
保護功能：包括過電壓、過流、欠壓、短路和過熱保護。
安裝靈活性：可通過底部VIA封裝實現機箱安裝或通孔安裝。
應用領域：
工業自動化
工藝控制
重型設備
國防和航空航天
產品參數：
輸入電壓范圍 (V_IN)：16 V至50 V
輸出電壓 (V_OUT)：5.0 V(可在4.0 V到5.5 V范圍內調整)
輸出功率 (P_OUT)：180 W
輸出電流 (I_OUT)：36.00 A
相關型號：
| 型號 | 輸入電壓 (V) | 輸出電壓 (V) | 功率 (W) | 安裝方式 | 溫度 | 尺寸 | 封裝 |
| DCM3414B50M06A8C05 | 28.0 (16.0 - 50.0) | 5.0 (4.0 - 5.5) | 180 | Board Mount Short Pin | -20 to 125°C | 85.90 x 35.50 x 9.40mm | 3414 VIA |
| DCM3414B50M06A8C09 | 28.0 (16.0 - 50.0) | 5.0 (4.0 - 5.5) | 180 | Board Mount Long Pin | -20 to 125°C | 85.90 x 35.50 x 9.40mm | 3414 VIA |
| DCM3414B50M06A8M05 | 28.0 (16.0 - 50.0) | 5.0 (4.0 - 5.5) | 180 | Board Mount Short Pin | -55 to 125°C | 85.90 x 35.50 x 9.40mm | 3414 VIA |
| DCM3414B50M06A8M09 | 28.0 (16.0 - 50.0) | 5.0 (4.0 - 5.5) | 180 | Board Mount Long Pin | -55 to 125°C | 85.90 x 35.50 x 9.40mm | 3414 VIA |
| DCM3414B50M06A8T05 | 28.0 (16.0 - 50.0) | 5.0 (4.0 - 5.5) | 180 | Board Mount Short Pin | -40 to 125°C | 85.90 x 35.50 x 9.40mm | 3414 VIA |
| DCM3414B50M06A8T09 | 28.0 (16.0 - 50.0) | 5.0 (4.0 - 5.5) | 180 | Board Mount Long Pin | -40 to 125°C | 85.90 x 35.50 x 9.40mm | 3414 VIA |
| DCM3414V50M06A8C01 | 28.0 (16.0 - 50.0) | 5.0 (4.0 - 5.5) | 180 | Chassis Mount | -20 to 125°C | 85.90 x 35.50 x 9.40mm | 3414 VIA |
| DCM3414V50M06A8M01 | 28.0 (16.0 - 50.0) | 5.0 (4.0 - 5.5) | 180 | Chassis Mount | -55 to 125°C | 85.90 x 35.50 x 9.40mm | 3414 VIA |
| DCM3414V50M06A8T01 | 28.0 (16.0 - 50.0) | 5.0 (4.0 - 5.5) | 180 | Chassis Mount | -40 to 125°C | 85.90 x 35.50 x 9.40mm | 3414 VIA |
