CHR2291-99F 12-17GHz集成下變頻器UMS微波
發布時間:2024-07-29 08:55:32 瀏覽:563

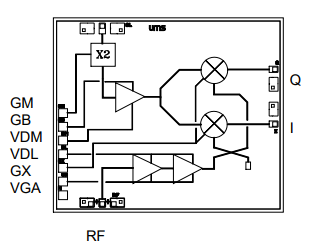

CHR2291-99F是UMS微波一款高性能的集成下變頻器芯片,專為商業通信系統中的廣泛應用而設計。該芯片工作在12至17GHz的頻率范圍內,提供10dB的轉換增益,噪聲系數為3.5dB,適用于中頻(IF)大于0.1GHz的應用。它要求LO(本地振蕩器)輸入功率為10dBm,并能提供-8dBm的輸出功率,同時保持1dB的增益。
該芯片的直流功耗非常低,僅為130毫安@3.5V,這對于需要長時間運行的通信系統來說是一個重要的優勢。其尺寸緊湊,為2.49 x 2.13 x 0.10 mm,便于集成到各種設備中。
CHR2291-99F采用了先進的phemt工藝制造,柵極長度為0.25um,通過襯底、空氣橋和電子束柵極光刻技術來實現高精度和高性能。芯片的背面設計有射頻地和直流地,這有助于簡化裝配過程,并確保良好的電氣性能。
參考 | 射頻帶寬 (GHz) | LO 帶寬 (GHz) | 中頻帶寬 (GHz) | 轉換增益 | 噪聲系數 | P-1dB 輸入 | LO 輸入功率 | 偏置 | 偏置 | 箱 | |||
分鐘 | 麥克斯 | 分鐘 | 麥克斯 | 分鐘 | 麥克斯 | (dB) | (dB) | (dBm) | (dBm) | (mA) | (V) | ||
Reference | RF Bandwidth (GHz) | LO Bandwidth (GHz) | IF Bandwidth (GHz) | Conv. Gain | Noise Figure | P-1dB IN | LO Input Power | Bias | Bias | Case | |||
min | max | min | max | min | max | (dB) | (dB) | (dBm) | (dBm) | (mA) | (V) | ||
CHR2291-99F | 12 | 17 | 5.25 | 7.75 | DC | 1.5 | 10 | 3.5 | -8 | 10 | 130 | 3.5 | Die |
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
