EPD-2L-SF功率分配器Electro-Photonics
發布時間:2024-07-23 08:34:15 瀏覽:773
EPD-2L-SF是ELECTRO-PHOTONICS公司生產的一款寬帶2路(0°)功率分配器/合路器,適用于4.0至8.0 GHz頻段,在小型封裝中提供卓越的性能。該功率分配器的突出特點包括低插入損耗、小型尺寸以及高隔離度,適用于電子戰、雷達、測試和測量等領域。
特點及應用
- 4到8GHz頻率范圍內的同相功率分配
- 緊湊設計
- 低插入損耗
- 適用于電子戰、雷達、測試和測量
電氣特性
頻率范圍: 4.0 – 8 GHz
插入損耗: 最大0.5 dB (Excess IL = Common Port to Output Port IL ) - 3dB)
隔離度: 最小20 dB
駐波比 (VSWR): 1.25
幅度平衡: ± 0.2 dB
相位平衡: ± 2°
功率處理能力: 正向30 W,反向1 W

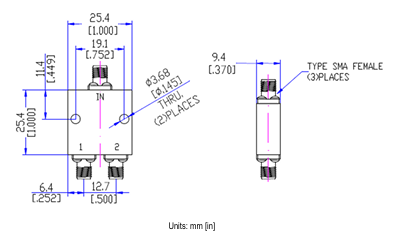

機械特性
連接接口: SMA (F)
工作溫度: -55°C 至 +85°C
非工作溫度: -55°C 至 +100°C
材料/涂層: 鋁制結構并涂有黑色環氧樹脂漆
ELECTRO-PHOTONICS擁有25年的被動射頻元件設計與制造經驗,產品涵蓋混合和定向耦合器、功分器、濾波器、測試板、隔離器、環形器等產品。
深圳市立維創展科技有限公司代理分銷Electro-Photonics產品。如若需要Electro-Photonics微波,歡迎點擊右側客服聯系我們!!!
